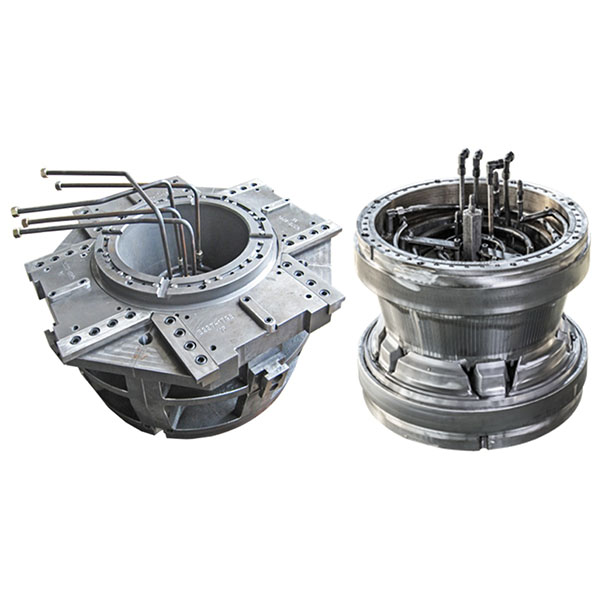

أدوات صب قوالب الضغط التفاضلي لمحور العجلة

يمكن لقوالب الصب بالضغط التفاضلي لمحور العجلة، جنبًا إلى جنب مع التحكم الدقيق في الصب وأنظمة التهوية والفراغ المصممة جيدًا، إنتاج مصبوبات محور العجلة ذات الكثافة العالية والأبعاد المستقرة والجودة السطحية الممتازة. وهي مناسبة للإنتاج بكميات كبيرة لمحاور العجلات لسيارات الركاب والمركبات التجارية ومركبات البناء.

النقاط الرئيسية للهيكل والتصميم:

1. التجويف وأسطح الفصل: تحسين مواقع خطوط الفصل وخطوط التجويف وفقًا للهندسة المعقدة لمحور العجلة لضمان تدفق سلس للذوبان وسهولة التنظيف أثناء التعبئة بالضغط التفاضلي.
2. القنوات والتحكم في الصب: تصميم أنظمة مخصصة للصب من الأسفل أو من الجانب للصب بالضغط التفاضلي، مقترنة بصمامات أو أجهزة للتحكم في التدفق للتحكم بدقة في سرعة ارتفاع الذوبان وإيقاع الملء، مما يقلل من خطر المسامية والإغلاق البارد.
3. نظام التهوية والفراغ: توفير أخاديد تهوية فعالة ومنافذ شفط فراغ في المواقع الحرجة، وإقرانها بمعدات فراغ عبر الإنترنت لتقليل الهواء المحبوس وتحسين كثافة الأجزاء.
4. نظام التبريد: قم بتصميم قنوات تبريد مناسبة ودوائر تبريد محلية لضمان درجة حرارة موحدة للقالب، وتقصير وقت التصلب، وتقليل فروق الإجهاد الحراري.
5. مخصصات التصنيع ومعايير تحديد المواقع: احتفظ بمخصصات التصنيع للأسطح المتلاصقة الرئيسية والأسطح المصقولة، وصمم معايير تثبيت واضحة ودبابيس تحديد المواقع لضمان دقة التجميع والمعالجة اللاحقة.
6. آليات الإخراج وإزالة القوالب: صمم دبابيس إخراج أو منزلقات أو آليات فصل موثوقة ومصممة خصيصًا لهندسة المحور لضمان إزالة القوالب بشكل مستقر دون الإضرار بسطح الصب.

عمليات التصنيع:

1. التصنيع الدقيق: استخدم التخشين والتشطيب باستخدام الحاسب الآلي (CNC) ، وقطع الأسلاك بالكهرباء (WEDM) ، وقطع الأسلاك بالتغذية البطيئة ، وقطع الأسلاك بالكهرباء (Sinker EDM) ، والتشكيل الدقيق بالكهرباء (EDM) ، وعمليات الطحن الدقيقة لضمان الدقة العالية وحالة سطح التجاويف واللباب.
2. التجميع والمعالجة الحرارية: يجب تجميع مكونات القوالب المعالجة حراريًا باتباع إجراءات صارمة، مع إجراء فحوصات الملاءمة وتصحيحات الخلوص لضمان دقة الإغلاق والحركة المتزامنة.
3. تصنيع الأختام والأنابيب: قم بتصنيع أسطح أختام وتجهيزات عالية الجودة لأنظمة الضغط التفاضلي والفراغ، وقم بترتيب خطوط المياه والهواء المقاومة للضغط لتلبية متطلبات التشغيل المستقر على المدى الطويل.
4. تشطيب السطح: إجراء عمليات التلميع أو المعالجة النسيجية اللازمة على أسطح التجاويف لتحقيق التوازن بين أداء إزالة القالب ومتطلبات سطح الصب النهائي.

القولبة التجريبية والتحقق من صحة العملية:

1. التحقق من صحة المنتج الأول: إجراء تجربة صب للتحقق من منحنيات التعبئة بالضغط التفاضلي، وفعالية التفريغ والتهوية، وتوحيد التبريد، وسلوك إزالة القالب، وتسجيل المعلمات الرئيسية مثل درجة الحرارة والضغط وسرعة الارتفاع ومستوى التفريغ.
2. تحليل العيوب والتحسين: بالنسبة للعيوب الملحوظة (مثل المسامية، والانكماش، والإغلاق البارد، أو الالتواء المحلي)، قم بضبط منحنيات الصب، وتصميم التهوية، أو استراتيجية التبريد، وقم بتعديل التجويف إذا لزم الأمر لإزالة العيوب.
3. قفل العملية: بعد نجاح التجربة التجريبية للقولبة، قم بإنشاء مستند كامل لمعلمات العملية (منحنيات الصب، معلمات الفراغ، درجة حرارة القالب، معدلات تدفق التبريد، إلخ) لتسهيل الإنتاج الضخم القابل للتكرار ومراقبة الجودة.

مجالات التطبيق النموذجية لقوالب الصب بالضغط التفاضلي لمحور العجلة:

1. الإنتاج بكميات كبيرة لمحاور العجلات للسيارات الركاب والمركبات التجارية
2. تصنيع محاور العجلات والأجزاء المتصلة لآلات البناء والمركبات الخاصة
3. أجزاء محور العجلة المصبوبة التي تتطلب كثافة عالية وقوة عالية وجودة سطح ممتازة
