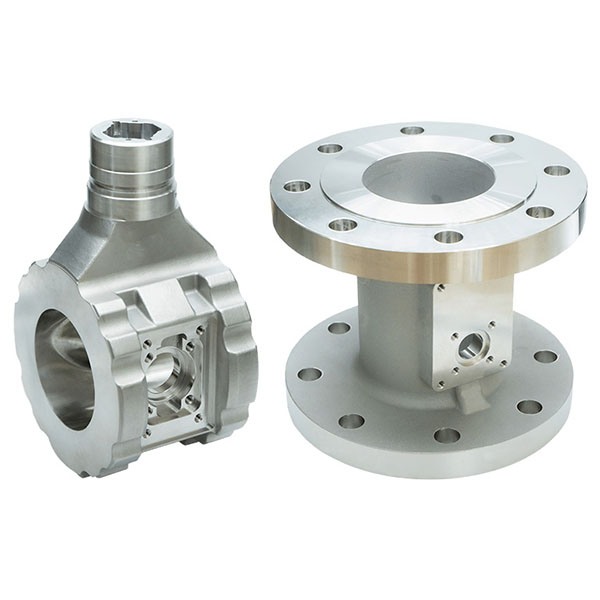

مسبوكات مقياس التدفق الدوامي للتحكم في العمليات الصناعية

تعتبر مصبوبات مقياس التدفق الدوامي مناسبة للتحقق من صحة النماذج الأولية، والإنتاج بكميات صغيرة، والتسليم المتكامل مع المعالجة الدقيقة اللاحقة.

الميزات الرئيسية لمسبوكات مقياس التدفق الدوامي:

1. تحسين مجال التدفق الداخلي: تحكم صارم في تجويف القياس والجسم الخادع (عنصر الخنق) والأبعاد الشعاعية لضمان استقرار وتكرار انفصال الدوامة، مما يضمن دقة قياس التدفق.
2. مقاومة حرارية وضغطية ممتازة: تم تصميم سماكة الجدار والمواد وفقًا لظروف التشغيل لضمان التشغيل المستقر على المدى الطويل في بيئات البخار أو درجات الحرارة العالية أو الضغط العالي.
3. مقاومة التآكل والتلف: تشمل الخيارات الفولاذ المقاوم للصدأ والحديد الزهر المطيل (العقدي) وسبائك النحاس وغيرها، أو معالجات مقاومة التآكل السطحي للتعامل مع المواد الكيميائية ومياه البحر والوسائط الكاشطة.
4. سهولة التركيب والتوصيل: توفير أسطح شفاه، وثقوب دبابيس تحديد الموضع، وثقوب ملولبة، وأخاديد مانعة للتسرب لتسهيل التركيب السريع في الموقع، والإغلاق، وواجهات الأجهزة.
5. سهولة المعالجة السطحية والتصنيع: بعد الصب، يمكن طحن أسطح الفلنجات لتصبح مسطحة، وتصنيع الثقوب، وصقل التجاويف الداخلية أو طحنها لتقليل أعمال التعديل في الموقع.
6. قابلة للتخصيص: دعم التخصيص بناءً على رسومات العملاء أو النماذج ثلاثية الأبعاد، وتوفير صناديق اللب، وهياكل اللب، وتصميمات تقوية الأضلاع المحلية لتلبية متطلبات الحمل الخاصة أو واجهة خط الأنابيب.

المواد والعمليات:

نحن ندعم مجموعة متنوعة من المواد المعدنية، بما في ذلك الفولاذ المقاوم للصدأ (304، 316، 316L)، والحديد الزهر المطيل (العقدي)، والحديد الزهر الرمادي، وسبائك النحاس وسبائك الألومنيوم. تشمل العمليات الشائعة الصب بالرمل، والصب الدقيق (الاستثمار) والصب بالضغط المنخفض، جنبًا إلى جنب مع المعالجات الحرارية اللازمة (الشيخوخة، التلدين) وعمليات تخفيف الضغط لضمان استقرار الأبعاد والخصائص الميكانيكية للخدمة طويلة الأجل.

الدقة وجودة السطح:

1. التفاوتات الأبعاد والهندسية: يمكن التحكم في تفاوتات استواء الحافة والتركيز وموضع الثقب وفقًا لمتطلبات الرسم؛ ويمكن أن تحقق تجاويف القياس الحرجة وواجهات الحافة دقة عالية.
2. جودة سطح التجويف الداخلي: يمكن تحقيق خشونة سطح منخفضة من خلال اختيار رمل القولبة، أو تلميع القالب أو المعالجة اللاحقة (الطحن، التلميع) لتقليل تداخل الاضطراب وخطأ القياس.
3. معالجة سطح الإغلاق: يمكن إنتاج أسطح إغلاق الفلنجات على شكل RTJ أو سطح مسطح أو سطح مرتفع مع متطلبات دقة تصنيع وخشونة متفاوتة لدعم أنواع الإغلاق المختلفة.

سيناريوهات التطبيق النموذجية:

تستخدم مصبوبات مقياس التدفق الدوامي على نطاق واسع في مجالات التحكم في العمليات الصناعية مثل أنظمة التدفئة والبخار، وإمدادات المياه ومعالجة مياه الصرف الصحي، والعمليات الكيميائية والبتروكيماوية، ونقل النفط والغاز، وأنظمة التدفئة والتهوية وتكييف الهواء، وتوليد الطاقة وأنظمة الغلايات، في أي مكان يتطلب قياس تدفق موثوق به وهياكل متينة.
