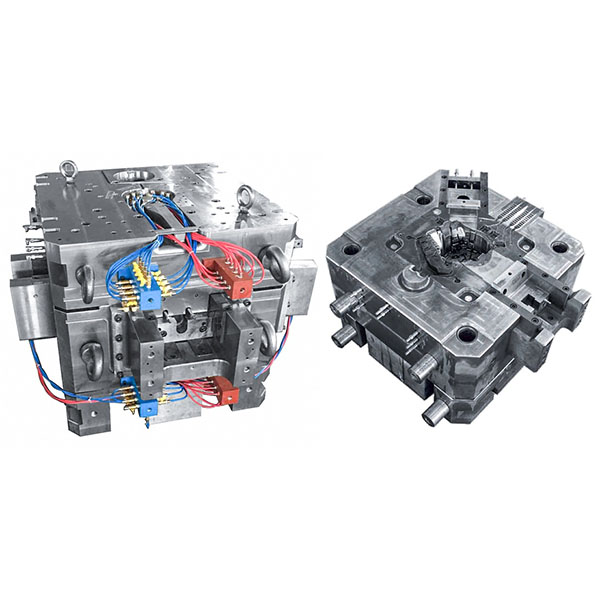

قالب صب قوالب صب غلاف ناقل الحركة للاستخدام في السيارات

يمكن لقالب صب غلاف ناقل الحركة، من خلال تحسين نظام البوابات ودوائر التبريد وتصنيع التجويف، إنتاج أغلفة ناقل حركة ذات تفاوتات أبعاد صارمة وجودة سطح ممتازة وخصائص ميكانيكية موثوقة. ويستخدم على نطاق واسع في سيارات الركاب والمركبات التجارية وآلات البناء ومعدات أنظمة النقل الأخرى.

النقاط الرئيسية للهيكل والتصميم:

1. تصميم التجويف وسطح الفصل: تحسين مواقع سطح الفصل وخطوط التجويف والزوايا وفقًا لهندسة غلاف ناقل الحركة ومتطلبات التجميع لتلائم عمليات التعبئة والتهوية والتشغيل الآلي اللاحق.
2. نظام البوابات والقنوات: تصميم بوابات وقنوات مناسبة وتدابير تحكم في الإغلاق البارد؛ تحسين سرعة تدفق الذوبان وتسلسل التعبئة لتقليل مخاطر المسامية والإغلاق البارد وتركيز الإجهاد، مما يضمن كثافة الصب.
3. تصميم نظام التبريد: ترتيب قنوات تبريد متجانسة أو مناطق تبريد معززة محليًا للتحكم في درجة حرارة التجويف وتقصير وقت التصلب وتقليل التشوه الحراري لضمان استقرار الأبعاد.
4. مخطط التهوية والفراغ: تصميم أخاديد تهوية فعالة أو واجهات فراغ في المواقع المعرضة لحبس الهواء أو الجدران الرقيقة، واستخدام معدات استخراج الفراغ أو التهوية عبر الإنترنت لتقليل الهواء المحبوس، مما يحسن كثافة الصب والخصائص الميكانيكية.
5. آليات الطرد وإزالة القوالب: صمم أنظمة طرد موثوقة أو منزلقات أو قاذفات مائلة للمناطق الهيكلية المعقدة لضمان إزالة القوالب بسلاسة دون الإضرار بدقة السطح.
6. بدلات التصنيع وبيانات تحديد المواقع: احتفظ ببدلات تصنيع معقولة للأسطح المتلاصقة الحرجة وفتحات التجميع، وحدد بيانات تحديد مواقع واضحة لتسهيل عمليات التشطيب والتفتيش اللاحقة.

عمليات التصنيع والتجميع:

1. التصنيع الدقيق: استخدم التخشين والتشطيب باستخدام الحاسب الآلي (CNC) ، والتقطيع بالأسلاك (WEDM) ، والتقطيع بالغاطس (Sinker EDM) ، والطحن الدقيق ، والتلميع لضمان الدقة الهندسية وحالة سطح التجاويف واللباب.
2. المعالجة الحرارية وتخفيف الضغط: قم بتطبيق معالجات حرارية قياسية وعمليات تخفيف الضغط على المكونات الحرجة لضمان دقة إغلاق القالب والحركة المتزامنة بعد التجميع.
3. التجميع الدقيق: تجميع القالب وفقًا لتفاوتات صارمة، وإجراء فحوصات الملاءمة وتعديلات الخلوص لضمان إغلاق القالب بشكل متسق ودقة تحديد المواقع القابلة للتكرار.
4. الأنابيب والختم: تشغيل أسطح ختم عالية الدقة وواجهات تبريد، وترتيب أنظمة تبريد وهواء مضغوط مقاومة للضغط لتلبية متطلبات الإنتاج عالية الكثافة على المدى الطويل.

مجالات التطبيق النموذجية:

1. مبيتات ناقل الحركة ومبيتات مجموعة الحركة لسيارات الركاب والمركبات التجارية.
2. مبيتات لمكونات مجموعة الدفع للآلات الإنشائية والزراعية.
3. أغلفة أنظمة الدفع الصناعية ومخفضات التروس الثقيلة.
4. أجزاء الإسكان الوظيفية التي تتطلب قوة عالية وتبديدًا جيدًا للحرارة وتحكمًا صارمًا في الأبعاد.
