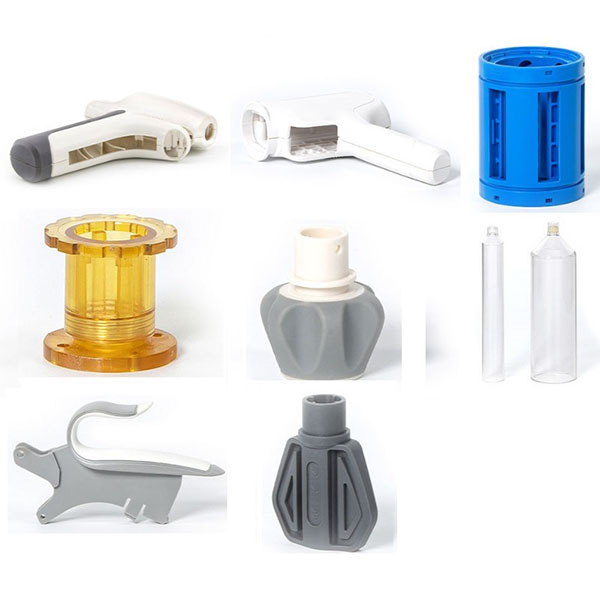

أجزاء مصبوبة بالحقن من البلاستيك الحراري للأجهزة الطبية

الأجزاء المصبوبة بالحقن من البلاستيك الحراري للأجهزة الطبية هي مكونات دقيقة يتم تشكيلها عن طريق القولبة بالحقن من البلاستيك الهندسي الحراري، وتستخدم على نطاق واسع في أغلفة الأجهزة الطبية والأجزاء الهيكلية وأجزاء التوجيه والمشابك والموصلات والملحقات الاستهلاكية التي تستخدم لمرة واحدة والتركيبات الطبية القابلة لإعادة الاستخدام.

التطبيقات النموذجية:

1. أغلفة وألواح الأجهزة الطبية: مثل العبوات والأجزاء الهيكلية للشاشات وأجهزة التحليل والأجهزة المحمولة.
2. موصلات السوائل وأجسام الصمامات: أجزاء الواجهة ومقاعد الصمامات المستخدمة في التسريب وتوصيل الأدوية ووصلات الأنابيب.
3. الملحقات الاستهلاكية التي يمكن التخلص منها أو إعادة استخدامها: مثل ملحقات أجهزة أخذ العينات، ورفوف الكواشف، وأجهزة تثبيت القسطرة (وفقًا لمتطلبات المواد).
4. الأقواس الداخلية وأجزاء التثبيت: فتحات بلاستيكية وهياكل داعمة تستخدم لتحديد مواقع لوحات الدوائر المطبوعة أو أجهزة الاستشعار أو المكونات البصرية.
5. الأجزاء غير الحرجة الحاملة للأحمال في الأدوات الجراحية: مثل المقابض والأكمام والأزرار وآليات التشغيل (يجب أن يفي اختيار المواد بمتطلبات التعقيم والمقاومة الكيميائية).

المواد الشائعة وخصائص الأجزاء المصبوبة بالحقن من البلاستيك الحراري:

1. البولي بروبيلين (PP) الطبي: يتميز باستقرار كيميائي جيد ومقاومة كيميائية جيدة، ويمكن لحامه أو تثبيته بالحرارة.
2. البولي كربونات (PC) الطبي: مقاوم للصدمات وشفاف للغاية، ومناسب للنوافذ الشفافة والأجزاء الهيكلية.
3. بولي أميد طبي (PA، نايلون): مقاوم للتآكل والتعب، ومناسب للأجزاء الحاملة للأحمال أو الأجزاء المنزلقة (لاحظ تأثيرات امتصاص الرطوبة على الأبعاد).
4. المواد المعدلة بالبوليميد الطبية و POM (بولي أوكسي ميثيلين): تستخدم للأجزاء التي تتطلب صلابة عالية واحتكاك منخفض.
5. PPSU و PEEK وغيرها من اللدائن الهندسية عالية الجودة من النوع الطبي: تستخدم للأجهزة القابلة لإعادة الاستخدام التي تخضع للتعقيم بدرجة حرارة عالية أو لبيئات قاسية.
6. عند اختيار المواد، ضع في اعتبارك بشكل شامل التوافق الحيوي وطرق التعقيم (الأوتوكلاف وأكسيد الإيثيلين والإشعاع الجاما، إلخ) والمقاومة الكيميائية والخصائص الميكانيكية.

نقاط التصميم والاعتبارات الهندسية:

1. التفاوتات الأبعاد والأسطح المتلاصقة: حدد الأبعاد الحرجة والتفاوتات المناسبة، وحدد فئات الملاءمة وخشونة السطح عند الضرورة.
2. تصميم الجدران الرقيقة والتدفق: وزع سماكة الجدران بشكل معقول لتجنب المناطق الرقيقة أو السميكة بشكل مفرط التي تسبب الالتواء أو القصور أو الاحتراق.
3. ترتيب الضغط والأضلاع: استخدم الأضلاع والشطب والزوايا لتقليل تركيز الضغط وتحسين الصلابة.
4. تصميم إزالة القوالب والطرد: ضع في اعتبارك زوايا السحب ومواقع دبابيس الطرد وتسلسل الطرد لحماية الميزات الدقيقة والأسطح.
5. مواقع المعالجة اللاحقة والتجميع الثانوي: احتفظ بمواقع لإضافة المسامير أو التثبيت بالحرارة أو اللحام بالموجات فوق الصوتية لتسهيل التجميع اللاحق.
6. قابلية التنظيف وتكييف عملية التعقيم: بالنسبة للأجزاء القابلة للتعقيم، ضع في اعتبارك مقاومة المواد لدرجات الحرارة العالية/الإشعاع وصمم هندسات سهلة التنظيف.
7. تعويض انكماش المواد وتشوهها: اضبط تعويض أبعاد القالب وفقًا لدرجة المواد وتحقق من صحتها باستخدام تحليل تدفق القالب.

عملية القولبة بالحقن وتدفق الإنتاج:

1. استلام المواد وتجفيفها: جفف المواد الاسترطابية (مثل PA) جيدًا وسجل الدفعات لضمان ثبات الأبعاد.
2. تحضير القالب والتشكيل التجريبي: قم بإجراء تشكيل تجريبي، واضبط معلمات البوابة والتثبيت والتبريد، وحسّن العائد واتساق الأبعاد.
3. القولبة بالحقن: التحكم في سرعة الحقن وضغط التثبيت ودرجة حرارة القالب ووقت التبريد وفقًا لمواصفات العملية.
4. المعالجة اللاحقة والتصنيع الثانوي: القص، اللحام بالموجات فوق الصوتية/لوح التسخين، التثبيت، التجميع، أو طلاء السطح (إذا كان مسموحًا).
5. التنظيف والتعقيم (إن أمكن): إجراء التنظيف والتجفيف والتعقيم قبل التعبئة وفقًا لمتطلبات العميل.
6. فحص المنتج النهائي وإصداره: إجراء فحوصات المظهر والوظيفة والإغلاق والأبعاد، وإنشاء سجلات الفحص ومعلومات تتبع الدُفعات.
