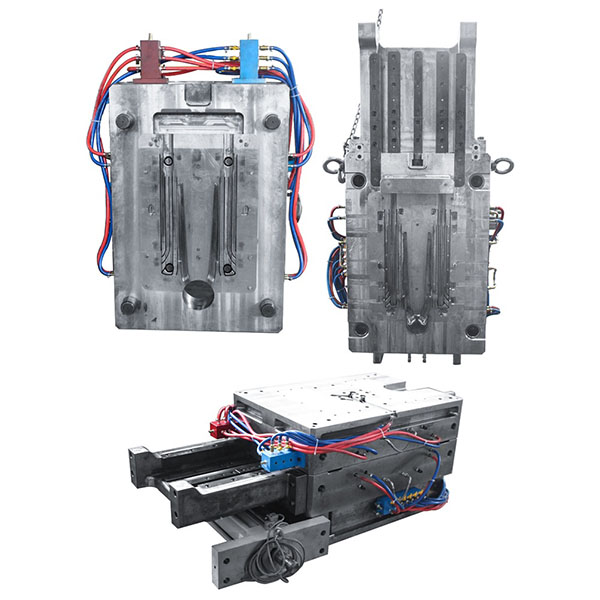

قالب صب الرادياتير عالي الأداء للتبريد

قالب صب الرادياتير مسؤول عن الوظائف الحيوية المتمثلة في حقن المعدن المنصهر، والتشكيل، والتهوية، والتحكم في التبريد، مما يؤثر بشكل مباشر على دقة الزعانف، وتدفق القنوات، واتساق سماكة الجدران، وجودة السطح. نحن نقدم خدمة شاملة لتطوير القوالب وتسليمها بدءًا من مراجعة التصميم، وتحليل تدفق القوالب، واختيار المواد، وتصنيع القوالب، والتحقق التجريبي، وحتى دعم الإنتاج الضخم.

المواد والمواصفات الرئيسية:

1. الفولاذ الشائع المستخدم في القوالب: H13 و NAK80 و P20 و S136 والفولاذ المقاوم للصدأ عالي القوة، ويتم اختياره وفقًا لعمر الخدمة ونوع السبائك.
2. السبائك القابلة للتطبيق: سبائك الألومنيوم أو سبائك الزنك أو سبائك المغنيسيوم، يتم تحديدها وفقًا لهيكل المبرد ومتطلبات الأداء.
3. عدد وأبعاد التجاويف: دعم تصميمات التجاويف المفردة والمتعددة؛ يمكن تحسين عدد التجاويف وتصميمها وفقًا للقدرة الإنتاجية وتعقيد الأجزاء.
4. تصميم التبريد: دوائر تبريد مدمجة أو خارجية، مبردات من النوع المُدرج، أو تصميمات الألواح الباردة للتحكم في درجة حرارة التجويف وتقصير أوقات الدورات.

توصيات التصميم والهندسة:

1. تحليل تدفق القالب: استخدام محاكاة تدفق القالب CAE لتقييم مسارات الصب وتسلسل الملء وملء الزعانف ومسارات التصلب لتقليل مخاطر المسامية والإغلاق البارد.
2. تصميم الزعانف والقنوات: تحسين سماكة الزعانف والمسافات بينها وقنوات التوجيه لضمان ملء جيد للقالب وأداء جيد لتبديد الحرارة.
3. خطوط الفصل والتهوية: تحديد مواقع خطوط الفصل بشكل معقول وتحسين تصميم التهوية لتقليل المعالجة الثانوية وتحسين العائد.
4. الهيكل المقوى: تصميم الأضلاع وأدلة تحديد المواقع واللباب القابلة للاستبدال للزعانف الرقيقة أو القنوات المعقدة لتسهيل الصيانة.

تجربة القولبة وتحسين العملية:

1. تجربة القطعة الأولى: إنتاج أجزاء تجريبية أولية مصبوبة بالقالب، وفحص شكل الزعانف، واتساق سماكة الجدران، وأداء الملء والتبريد، وتسجيل بيانات العملية.
2. تحليل العيوب وتصحيحها: ضبط نظام البوابات والتهوية والتحكم في درجة الحرارة بناءً على العيوب مثل البقع، والانغلاق البارد، والمسامية، والالتواء، أو عيوب السطح، وإجراء إصلاحات موضعية.
3. تأكيد العملية: تحديد سرعة الحقن، وضغط التثبيت، ووقت الضبط، ودرجة حرارة القالب، وظروف إزالة القالب؛ إنتاج تقرير تجريبي وبطاقة عملية لتكرار الإنتاج الضخم.

الصناعات القابلة للتطبيق والتطبيقات النموذجية لقوالب الصب بالقالب للرادياتير:

1. صناعة السيارات: مشعات لأنظمة تبريد السيارات ووحدات التبريد الإلكترونية ومكونات المبادلات الحرارية.
2. الإلكترونيات والاتصالات: المبددات الحرارية، مجموعات المبردات، ومكونات الدعم الهيكلي.
3. المعدات الصناعية: المبردات الهيدروليكية ووحدات التبريد ووحدات التبادل الحراري عالية الكفاءة.
4. الطاقة الجديدة والكهرباء: وحدات تبريد البطاريات ومشعات العاكس، إلخ.

يستخدم قالب صب المبردات في التصنيع عالي الحجم وعالي الدقة للمبردات أو مكونات التبريد، مثل مبردات السيارات ومبردات السوائل ومبددات الحرارة الإلكترونية.
