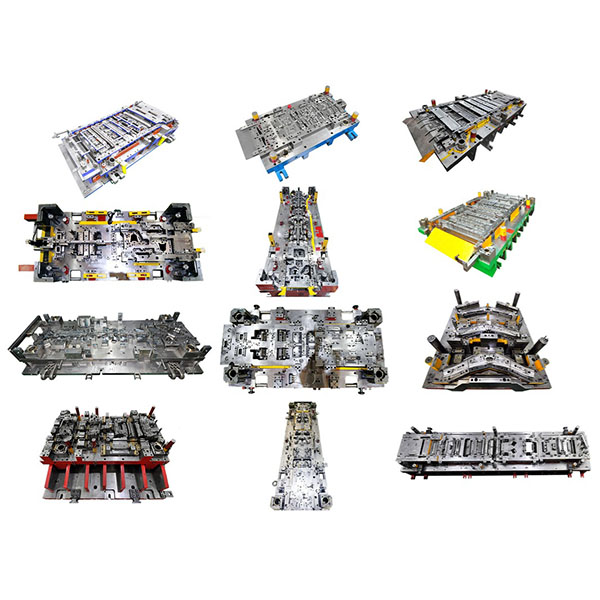

قالب ختم متدرج للأغلفة والمشابك المعدنية

تعد عملية القوالب التقدمية مناسبة للإنتاج الضخم المستمر عالي السرعة، ويمكنها إنتاج أجزاء رقيقة معقدة ومتعددة العمليات بكفاءة باستخدام مجموعة قوالب واحدة وخط تغذية واحد. تُستخدم القوالب التقدمية عادةً لتصنيع العلب الصغيرة وأجزاء التلامس والمشابك الزنبركية وأغطية الدروع الإلكترونية والأجزاء الأخرى التي تتطلب معدلات تكت عالية وأبعادًا ثابتة.

السمات الرئيسية للقالب التقدمي:

1. سرعة عالية وسعة كبيرة: تتيح التغذية المستمرة للملفات والتشغيل المتوازي للمحطات أوقات دورات قصيرة جدًا وإنتاجًا مستقرًا، مما يجعلها مناسبة للإنتاج بكميات متوسطة إلى كبيرة.
2. درجة عالية من تكامل العمليات: يتم تنفيذ عمليات متعددة بالتسلسل على الشريط، مما يقلل من المعالجة بين العمليات والتدخل اليدوي، ويحسن العائد ويخفض تكاليف العمالة.
3. اتساق جيد وقابلية للتبادل: يضمن التصميم الدقيق للقالب والموضع الموثوق به اتساق أبعاد الأجزاء وهندستها، مما يسهل التجميع اللاحق وقابلية التبادل.
4. مزايا واضحة من حيث التكلفة: تكلفة إنتاج منخفضة للوحدة واستخدام عالٍ للمواد؛ يؤدي الاستهلاك على مدى فترات تشغيل طويلة للقالب إلى تقليل تكلفة التصنيع للوحدة في الإنتاج الضخم.
5. هيكل مدمج: مقارنة بالقوالب المنقولة، فإن القوالب التقدمية عادة ما تكون أكثر إحكاما وتشغل مساحة أقل، مما يجعلها مناسبة للمكابس عالية السرعة وخطوط الإنتاج الآلية.

الأجزاء القابلة للتطبيق وسيناريوهات التطبيق للقوالب التقدمية:

1. أجزاء السيارات: الموصلات، والمثبتات، والمشابك، وواقيات المكونات الإلكترونية، إلخ.
2. الأجهزة الإلكترونية والكهربائية: شرائط تلامس البطاريات، موصلات الأطراف، أغطية أجهزة الاستشعار، العلب الصغيرة، إلخ.
3. الأجهزة المنزلية والمنتجات الاستهلاكية: الأجزاء الزخرفية، والمثبتات، ومكونات مفصلات الأبواب، وحوامل الألواح، وما إلى ذلك.
4. الأجهزة والأجزاء الصناعية: الفلنجات الصغيرة، والحشيات، وألواح التوصيل، وغيرها من الأجزاء الرقيقة المتعددة المحطات.
5. السيناريوهات المناسبة: بيئات الإنتاج المستمر الحساسة لوقت الدورة واتساق الأبعاد والتكلفة.

توصيات المواد ومعالجة الأسطح:

1. المواد الشائعة: الفولاذ المدلفن على البارد، الفولاذ المقاوم للصدأ، النحاس وسبائك النحاس، سبائك الألومنيوم وغيرها من الصفائح المعدنية القابلة للتشكيل على البارد. يجب أن تتوافق درجة وسمك المادة مع تصميم القالب ونسب السحب وعملية الختم.
2. معالجة الأسطح: يمكن تطبيق معالجات لاحقة مثل الطلاء الكهربائي والطلاء الكيميائي والطلاء والطلاء الإلكتروني والأنودة (للألمنيوم)؛ اختر المعالجة وفقًا لمتطلبات مقاومة التآكل والتوصيلية والمظهر.
3. تطابق التصميم: قم بتقييم قابلية تشكيل الأجزاء وتوافقها مع العمليات النهائية قبل اختيار المواد ومعالجات السطح لتجنب التأثير على جودة الختم أو أداء التجميع.

النقاط الرئيسية في تصميم القوالب وتصنيعها:

1. تخطيط المحطة وتداخل الشرائط: رتب المحطات لتحسين استخدام المواد وتسلسل التشغيل، والتحكم في نسب السحب وهندسة الشرائط لتقليل العيوب.
2. دقة تحديد الموقع والتوجيه: استخدم أعمدة توجيه دقيقة وجلب وميزات تحديد الموقع لضمان التزامن في تحديد المواقع ودقة المعالجة عبر المحطات.
3. تصميم الحافة القاطعة والخلوص: ضبط الخلوص المناسب للحفر ونصف قطر الحافة القاطعة بناءً على المادة والسماكة لتمديد عمر الأداة وتحسين جودة الحفر.
4. التشحيم ومعالجة الخردة: تصميم مخططات تشحيم فعالة ومسارات للخردة/الطرد لمنع التصاق المواد والخدش والانحشار، مما يضمن التشغيل المستمر.
5. التجربة والضبط: أثناء تجربة القالب، قم بإجراء التحقق من الجزء الأول وضبط الدورة؛ اضبط تسلسل المحطات وآليات التخزين المؤقت وإزالة الشرائط حسب الحاجة لتثبيت الإنتاج.

التحكم في العملية وضمان الجودة:

1. التحقق من القطعة الأولى: بعد التجربة، قم بإجراء فحص الأبعاد والمظهر والوظائف للقطع الأولى لتأكيد معلمات القالب والعملية.
2. المراقبة عبر الإنترنت: تطبيق مراقبة معلمات الختم والعد التلقائي وفحص العينات للأبعاد الحرجة لاكتشاف الحالات الشاذة على الفور وتقليل معدلات العيوب.
3. الصيانة: افحص بانتظام تآكل حافة القطع وملاءمة التوجيه وحالة التشحيم؛ استبدل المواد الاستهلاكية وفقًا للخطة وسجل عمر استخدام القالب.
4. إمكانية التتبع: إنشاء سجلات الدُفعات والفحص لتسهيل تتبع المشكلات والتحسين المستمر.
