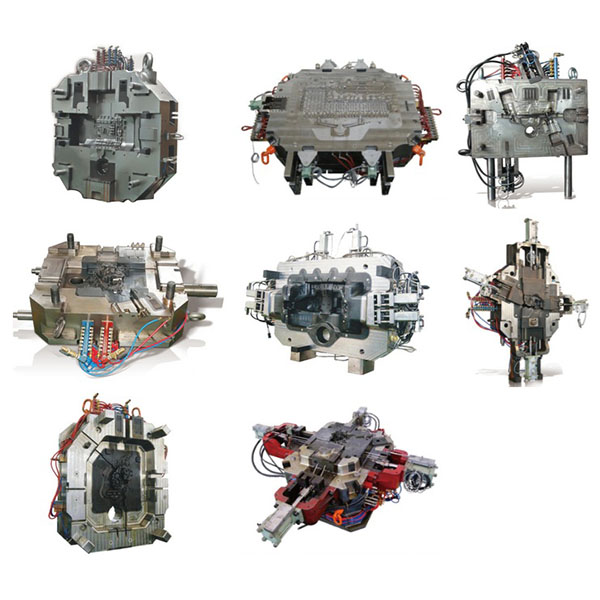

قالب صب دقيق للناقلات الثقيلة

يمكن لقالب الصب الدقيق، من خلال تحسين نظام البوابة ودوائر التبريد وعمليات تصنيع التجويف، تحقيق مصبوبات ذات تفاوتات أبعاد ضيقة وقابلية تكرار عالية وتشطيب سطحي جيد وخصائص ميكانيكية مستقرة. وهو مناسب لإنتاج المكونات الحيوية في قطاعات السيارات والإلكترونيات والأجهزة المنزلية والمعدات الصناعية.

مواد القوالب والمعالجات السطحية لقوالب الصب الدقيق:

1. مواد القوالب الشائعة: يتم اختيار فولاذ القوالب عالي المقاومة للحرارة وعالي المقاومة للإجهاد الحراري، ويتم إجراء معالجات حرارية محددة (مثل التبريد والتلطيف) وفقًا لسبائك الصب وإيقاع الإنتاج لتحسين المتانة ومقاومة الإجهاد الحراري.
2. تقوية السطح: يتم تطبيق معالجات مثل النيترة والطلاء بالكروم الصلب وطلاءات PVD أو عمليات سطحية أخرى على أسطح التجاويف لتقليل الالتصاق وتعزيز مقاومة التآكل وإطالة عمر القالب.
3. الختم والحماية من التآكل: يتم تطبيق معالجات الحماية من التآكل والتركيبات الدقيقة على قنوات التبريد وأسطح الختم والتجهيزات لضمان التشغيل المستقر على المدى الطويل لأنظمة الحقن والتبريد والضغط التفاضلي والفراغ.

النقاط الرئيسية للهيكل والتصميم:

1. تصميم التجويف وسطح الفصل: تحسين مواقع سطح الفصل وفتحات التهوية والزوايا وفقًا لهندسة القطعة ومتطلبات التجميع لتحقيق التوازن بين عمليات التعبئة والتهوية والتشغيل الآلي اللاحق.
2. نظام البوابات والقنوات: تصميم بوابات وقنوات وتدابير تحكم في الإغلاق البارد مناسبة لتحسين إيقاع الصب وسرعة التدفق، مما يقلل من مخاطر المسامية والإغلاق البارد وتركيز الإجهاد.
3. تصميم نظام التبريد: ترتيب قنوات تبريد متجانسة أو دوائر تبريد محلية لضمان درجة حرارة تجويف قابلة للتحكم، وتقصير وقت التصلب، وتقليل التشوه الحراري والانحراف البعدي.
4. مخطط التهوية والفراغ: تصميم أخاديد تهوية فعالة أو واجهات فراغ في المواقع الرئيسية، واستخدام معدات استخراج الفراغ أو التهوية عبر الإنترنت لتقليل الهواء المحبوس وتحسين كثافة الصب.
5. آليات الطرد وإزالة القوالب: تصميم أنظمة طرد قوية أو منزلقات أو آليات فصل مصممة خصيصًا لهيكل القطعة لضمان إزالة القوالب بسلاسة دون الإضرار بدقة السطح.
6. بدلات التصنيع وتحديد المواقع: احتفظ ببدلات تصنيع معقولة للتصنيع الدقيق اللاحق للأسطح المتلاصقة الحرجة، وصمم مواقع واضحة وهياكل تثبيت لضمان إنتاجية القطعة النهائية.

تجربة القولبة والتحقق من صحة العملية:

1. تجربة القطعة الأولى: إجراء تجارب على القطعة الأولى للتحقق من منحنيات الصب والتبريد، وفعالية التهوية والفراغ، وسلوك إزالة القوالب، وتسجيل المعلمات الرئيسية مثل درجة الحرارة والضغط وسرعة الملء ومعدلات تدفق التبريد.
2. تحليل العيوب والتحسين: بالنسبة للعيوب الملحوظة في العينات (مثل المسامية، والانكماش، والانغلاق البارد، أو الالتواء)، اضبط معلمات عملية الصب، وتصميم التهوية، أو استراتيجية التبريد، وقم بتعديل التجويف حسب الضرورة لإزالة العيوب.
3. تثبيت العملية: بعد نجاح تجربة القولبة، قم بإنشاء مستند كامل لمعلمات العملية (منحنيات الصب، ودرجة حرارة القالب، ومعدلات تدفق التبريد، ومعلمات التفريغ، وما إلى ذلك) لتسهيل الإنتاج الضخم المستقر اللاحق ومراقبة الجودة.

مجالات التطبيق النموذجية لقوالب الصب الدقيقة:

1. مكونات مجموعة نقل الحركة وناقل الحركة في السيارات (مثل العلب والأقواس، إلخ).
2. الأجزاء الهيكلية وأجزاء تبديد الحرارة للأجهزة الإلكترونية ومعدات الاتصالات.
3. مبيتات الأجهزة المنزلية والأجزاء الهيكلية للمعدات الصناعية.
4. الأجزاء الوظيفية التي تتطلب دقة عالية وأبعادًا ثابتة وجودة سطح ممتازة.
