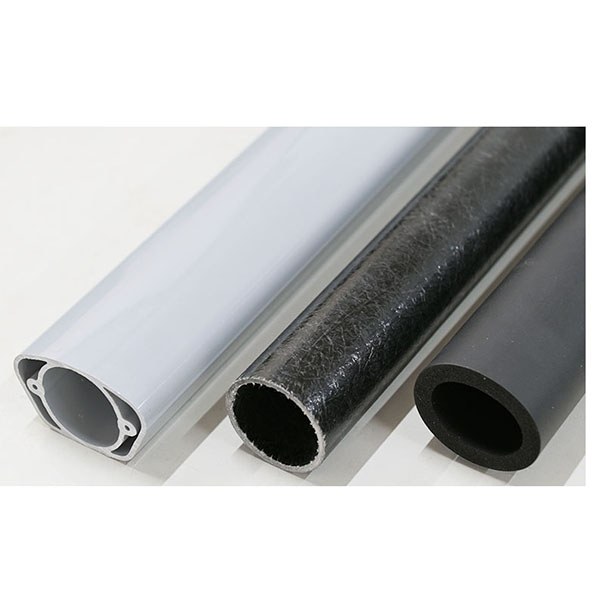

أنابيب بلاستيكية مصنوعة بالبثق والقولبة بالحقن

يتم تشكيل مقاطع أنابيب متواصلة وموحدة من خلال عملية البثق، وعند الضرورة يتم الجمع بينها وبين القولبة بالحقن لتشكيل أغطية طرفية أو وصلات أو هياكل خاصة بشكل متكامل. يمكن أن يلبي هذا النهج في الوقت نفسه متطلبات القوة ودقة الأبعاد وتشطيب السطح والوصلات الوظيفية، ويستخدم على نطاق واسع في مجالات مثل نقل السوائل والغازات والقسطرات الطبية وأغطية الأسلاك الإلكترونية والأنابيب الصناعية والخراطيم الاستهلاكية.

مبادئ العملية وسير العمل:

1. التشكيل بالبثق: يتم صهر حبيبات البلاستيك/الماسترباتش وبثقها، وتشكيلها من خلال قالب وتبريدها لتصلب، مما ينتج أنابيب متصلة. تتحكم عملية البثق في اتساق القطر وسماكة الجدار من خلال تصميم القالب وسرعة السحب/الجر.
2. القولبة بالحقن: بالنسبة للمنتجات التي تتطلب تجهيزات متكاملة أو أغطية طرفية أو هياكل خاصة، بعد قطع الأنابيب أو وضعها على الخط، يتم تشكيل هياكل إضافية وربطها بالأنبوب عن طريق القولبة بالحقن، أو يتم استخدام عمليات ثانوية مثل التثبيت/الصهر الحراري لإكمال التجميع.
3. الإنتاج المدمج: يمكن ربط البثق والقولبة بالحقن عبر الإنترنت أو دون اتصال بالإنترنت؛ يقلل التكامل عبر الإنترنت من الخطوات الوسيطة، ويزيد من الأتمتة، ويضمن دقة التجميع.

اعتبارات التصميم:

1. نسبة القطر وسماكة الجدار: صمم سماكة جدار مناسبة بناءً على متطلبات ضغط السائل والمرونة، مع مراعاة التفاوتات الناتجة عن الانكماش والتبريد غير المتساوي.
2. المفاصل والهياكل المدمجة: يجب أن تراعي ميزات النهايات المصبوبة بالحقن تصميمات الترابط و/أو التداخل الميكانيكي مع الأنابيب لضمان مقاومة التسرب والشد.
3. تصميم القوالب والقوالب: يجب تحسين قوالب البثق وأقسام التبريد وقوالب الحقن بشكل مشترك لتقليل الالتواء وتقشر الطبقات الداخلية وخطوط اللحام.
4. التفاوتات ونقاط الاختبار: حدد الأبعاد الحرجة والتفاوتات المسموح بها، واحتفظ بنقاط الفحص لتسهيل فحص الإنتاج الضخم المتسلسل.

مجالات تطبيق الأنابيب البلاستيكية المصنعة عن طريق البثق والقولبة بالحقن:

1. الأجهزة الطبية: أنابيب التسريب، وأغلفة القسطرة، وأنابيب توصيل الأجهزة الطبية (يجب أن تتوافق مع متطلبات التوافق الحيوي والإنتاج النظيف ذات الصلة).
2. السيارات والنقل: خطوط الوقود، وخطوط التبريد، وخطوط التفريغ، وأكمام حماية أسلاك التوصيل.
3. الصناعات الكيميائية والصناعات التحويلية: أنابيب الهواء المضغوط، وأنابيب نقل السوائل، والأنابيب الهوائية، ونقل المواد الكيميائية.
4. الاستهلاك والمنزل: خراطيم الحدائق، وخراطيم إمداد المياه للأجهزة، وخراطيم الهواء.
