التصنيع بالصعق الكهربائي لصنع قوالب دقيقة

نحن نقدم مجموعة متنوعة من خدمات EDM بما في ذلك EDM السلكي و EDM الغاطس و EDM الحفر، جنبًا إلى جنب مع أنظمة التحكم CNC ومعلمات العملية الناضجة، المناسبة لصناعة القوالب والأجزاء الدقيقة وتصنيع المواد الصلبة وتشكيل التجاويف الداخلية المعقدة.

المبدأ الأساسي للتصنيع بالصعق الكهربائي

يتم توليد شرارات دقيقة محكومة بين القطب الكهربائي وقطعة العمل بواسطة مصدر طاقة نبضي عالي التردد؛ ينتج كل تفريغ على الفور درجة حرارة عالية تذيب أو تبخر منطقة صغيرة من المادة، ويوفر السائل العازل (عادةً زيت أو ماء منزوع الأيونات) التبريد والعزل وتطهير الحطام. لا تعتمد العملية على قوى القطع الميكانيكية، لذا يمكنها تشغيل المواد الهشة وعالية الصلابة.

الأنواع الرئيسية لـ EDM

1. التصنيع بالكهرباء باستخدام الأسلاك (Wire EDM / WEDM): يستخدم سلك قطب كهربائي (عادةً ما يكون من النحاس أو سلك سبيكة) يتحرك على طول مسار محدد مسبقًا لقطع قطعة العمل، وهو مناسب للخطوط المعقدة ثنائية الأبعاد وتقسيم تجويف القالب.
2. التنقيط الكهربائي (Die‑sinker EDM / Sinker EDM): يستخدم قطبًا كهربائيًا مشكلًا لإحداث شرارة وتشكيل تجاويف ثلاثية الأبعاد أو ثقوب عمياء في قطعة العمل، ويستخدم عادةً في قلب القوالب وتجاويفها.

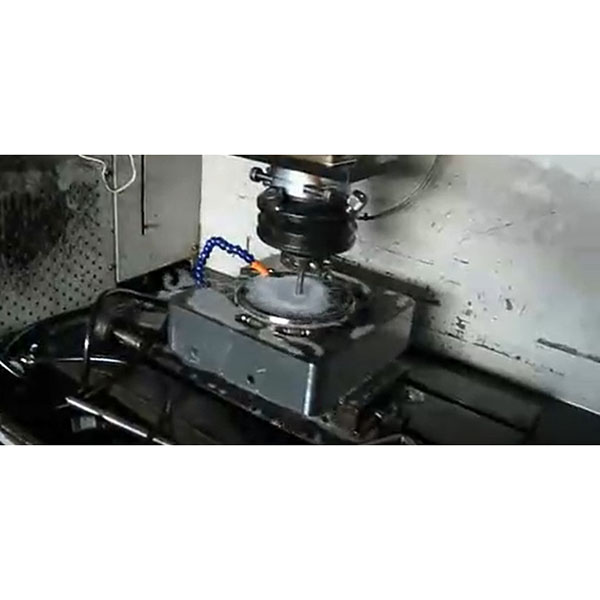

3. الحفر الكهربائي: يستخدم لتصنيع ثقوب عميقة صغيرة القطر أو ثقوب في المواد الموصلة التي يصعب حفرها باستخدام لقم الحفر التقليدية.

مزايا EDM

1. قادر على تشكيل المواد عالية الصلابة والأجزاء المعالجة حرارياً، مثل الفولاذ المقوى والكربيد الأسمنتي وفولاذ الأدوات والسبائك الصعبة التشكيل.
2. يمكنه إنتاج تجاويف داخلية معقدة وممرات رفيعة وخطوط خارجية دقيقة مع حرية هندسية عالية.
3. لا توجد قوى قطع ميكانيكية، وتشوهات قليلة في التثبيت، ومناسب للأجزاء الرقيقة والدقيقة.
4. دقة تصنيع عالية وشكل سطح قابل للتحكم؛ بالاقتران مع المعالجة اللاحقة، يمكن أن يلبي متطلبات سطح القالب.
5. يمكن تحسين معلمات النبض لمختلف قطع العمل والعمليات لتحقيق التوازن بين سرعة المعالجة وجودة السطح.

المواد القابلة للتطبيق وقدرات المعالجة

1. المواد المدعومة: يمكن تشغيل أي مادة موصلة، بما في ذلك فولاذ الأدوات، والفولاذ المقوى، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم، والنحاس وسبائك النحاس، وسبائك التيتانيوم، والكربيدات الأسمنتية، وما إلى ذلك. تتطلب المواد غير الموصلة معالجة خاصة أو عمليات طلاء موصلة.
2. قدرة قطع الأسلاك: يمكن أن يتراوح قطر أسلاك القطع من 0.02 إلى 0.1 مم (حسب المعدات والأسلاك)، وهي مناسبة للقطع ذي الخطوط المعقدة والمسافات الضيقة.
3. قدرة EDM على غرس القوالب: يمكن تصنيع الأقطاب الكهربائية حسب مواصفات الرسم، وهي مناسبة لعمق المعالجة والأسطح المعقدة. يعتمد حجم التفاصيل ودقتها على دقة تصنيع الأقطاب الكهربائية ومعلمات التفريغ.
4. قدرة الحفر: يمكن تشغيل ثقوب ذات قطر صغير جدًا (أقل من 0.5 مم) وثقوب ذات نسبة طول إلى قطر عالية، مما يجعلها مناسبة لثقوب حاقن الوقود وثقوب التبريد وغيرها من متطلبات الثقوب الصغيرة.

سيناريوهات التطبيق الشائعة

1. صناعة القوالب: تجاويف دقيقة وقنوات تبريد وأسطح فصل لقوالب الحقن وقوالب الصب وقوالب الختم.
2. الأجزاء الدقيقة: الأجزاء ذات الكفافات المعقدة والأجهزة الدقيقة ومكونات النقل عالية الدقة.
3. الفضاء والطب: تجاويف داخلية معقدة في السبائك عالية الحرارة ومكونات سبائك التيتانيوم.
4. الإلكترونيات وأشباه الموصلات: أقنعة معدنية وقنوات تبريد وتصنيع الهياكل الدقيقة.
5. صناعة السيارات: فتحات الحقن، فوهات الوقود، أجزاء ناقل الحركة، إلخ.

إدارة المعدات والأقطاب الكهربائية

1. استخدام آلات CNC EDM عالية الأداء ومصادر طاقة نبضية دقيقة وأنظمة ترشيح وتدوير عازلة كهربائية فعالة لضمان استقرار المعالجة وقابليتها للتكرار.
2. مواد الأقطاب الكهربائية وتصنيعها: يمكن تصنيع أقطاب EDM الغاطسة من النحاس أو النحاس والتنغستن أو الجرافيت، وتؤثر دقة تصنيع الأقطاب الكهربائية بشكل مباشر على دقة التشكيل. يستخدم قطع الأسلاك أسلاكًا عالية الجودة مقترنة بأنظمة التحكم في الشد والتوتر لتجنب الاهتزاز.
3. التبريد وإزالة البرادة: تعد أنظمة الترشيح العازل الكهربائي والتبريد والشطف الفعالة عاملاً أساسيًا لضمان اتساق المعالجة وجودة السطح.

مراقبة الجودة والفحص

1. قبل المعالجة: مراجعة العملية والتحقق من وضع التثبيت وفحص القطع التجريبي للقطعة الأولى.
2. أثناء المعالجة: فحوصات موضعية للأبعاد الحرجة ومراقبة معلمات العملية (جهد النبضة، التيار، الفجوة، سرعة التغذية، إلخ).
3. الفحص النهائي: تقديم تقارير فحص مفصلة (الأبعاد، تفاوتات الشكل والموضع، حالة السطح) باستخدام CMM، جهاز عرض الملامح، جهاز اختبار خشونة السطح، المجهر والفحص البصري.
4. يمكن توفير تقارير اختبار المواد (MTR) وتقارير المعالجة الحرارية ووثائق تتبع الدُفعات.
