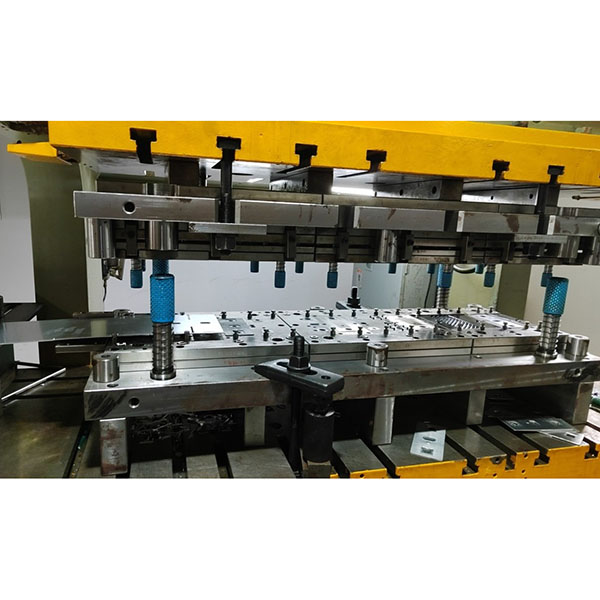

تصميم فعال لقالب ختم الألواح المغطية لعمليات الإنتاج بكميات كبيرة

قالب ختم اللوحة الأمامية مناسب للأجزاء الرقيقة التي تتطلب دقة عالية في الأبعاد ومظهرًا جيدًا، مثل أغطية الهياكل الإلكترونية وألواح الأجهزة وأغطية السيارات الصغيرة ولوحات التحكم.

الميزات الرئيسية لقالب ختم الألواح:

1. إنتاجية عالية: يدعم تصميمات القوالب متعددة المحطات/التدريجية مع التغذية المستمرة؛ يمكن للقوالب أحادية الضربة أو متعددة المحطات إنتاج كميات كبيرة من الأجزاء المؤهلة يوميًا.
2. دقة عالية: يتم تصميم القوالب وفقًا لرسومات العملاء مع تحكم صارم في خلوص القطع وتعويض ارتداد الانحناء؛ يمكن أن تصل التفاوتات النموذجية إلى ±0.1 مم (حسب حجم القطعة والعمليات).
3. عمليات متكاملة: يمكن الجمع بين عمليات القطع والثقب والتشفيه والانحناء والنقش والشطب وغيرها من العمليات لتقليل المعالجة الثانوية.
4. حماية السطح: يمكن أن تكون أسطح القوالب مطلية بالنيتريد أو الكربونيتريد أو pvd أو مطحونة سطحياً لإطالة العمر الافتراضي وتقليل الخدوش.
5. توافق واسع مع المواد: مناسب للمواد الشائعة ذات الألواح الرقيقة مثل الفولاذ المدلفن على البارد والفولاذ المجلفن والفولاذ المقاوم للصدأ (sus304/sus301، إلخ) وسبائك الألومنيوم.

أنواع القوالب والسيناريوهات الموصى بها:

1. قالب أحادي المحطة/مركب: يتم إكمال القطع والثقب في وقت واحد، وهو مناسب للألواح المغطية ذات الهيكل البسيط والأحجام الصغيرة إلى المتوسطة.
2. قالب متقدم/متعدد المحطات: تشكيل متسلسل عبر محطات متعددة مع تغذية تلقائية، مناسب للإنتاج بكميات كبيرة مع عمالة قليلة.
3. قالب النقل: يستخدم للعمليات المعقدة أو الأجزاء الأكبر حجمًا، ومناسب للعمليات متعددة المراحل، والسحب العميق الدقيق، أو المواد عالية القوة.
4. قالب السحب العميق: يستخدم عندما يكون للغطاء تجاويف واضحة أو يتطلب تشكيلًا عميقًا، وعادةً ما يتم دمجه مع عمليات السحب العميق الهيدروليكية أو المتخصصة.

توصيات بشأن المواد والمعالجة الحرارية:

1. فولاذ القوالب الشائع: skd11، h13، s45c (يختلف اختيار المواد حسب مكونات القالب).
2. يوصى بتبريد وتقسية التجاويف والمثاقب الحرجة أو طلاءها بالنتريد السطحي؛ يمكن تطبيق طلاء pvd عند الحاجة لمقاومة الالتصاق وإطالة العمر الافتراضي.
3. يمكن استخدام سبائك مقاومة للتآكل مع معالجات سطحية لمكونات التوجيه وأجزاء حمل المواد لإطالة عمر التبادل والاستقرار.

النقاط الرئيسية للتصميم والتحكم في العملية:

1. خلوص القطع: مصمم وفقًا لسمك الصفيحة وصلابة المادة (عادةً ما يكون 5٪-15٪ من سمك الصفيحة) لضمان جودة المقطع وتقليل النتوءات.
2. تعويض الارتداد عند الانحناء: تعويض الارتداد بناءً على خصائص المادة ونصف قطر الانحناء لضمان دقة الزاوية.
3. موزع قوة تثبيت الفراغ وقوة السحب: تصميم قوة تثبيت الفراغ بشكل معقول لمنع التجعد والتشقق.
4. إزالة الخردة والطرد: مراعاة تصميم إزالة الرقائق والطرد للثقوب والأجزاء الصغيرة لتجنب الانحشار.
5. التشحيم والتبريد: بالنسبة للفولاذ المقاوم للصدأ أو المواد الصعبة التشكيل، استخدم مواد تشحيم مناسبة وتحكم في سرعة الضغط لتقليل الخدوش والالتصاق.

أمثلة على التطبيقات الشائعة:

1. الأغطية الخلفية للأجهزة الإلكترونية وألواح غلاف أجهزة الكمبيوتر المحمولة أو أجهزة التوجيه.
2. لوحات التحكم في الأجهزة ولوحات الأغطية الزخرفية.
3. ألواح تغطية السيارات الصغيرة، الزخارف الزخرفية والمكونات الداخلية.
4. أبواب صناديق التحكم الصناعية، وألواح دعم المرشحات، وما إلى ذلك.
