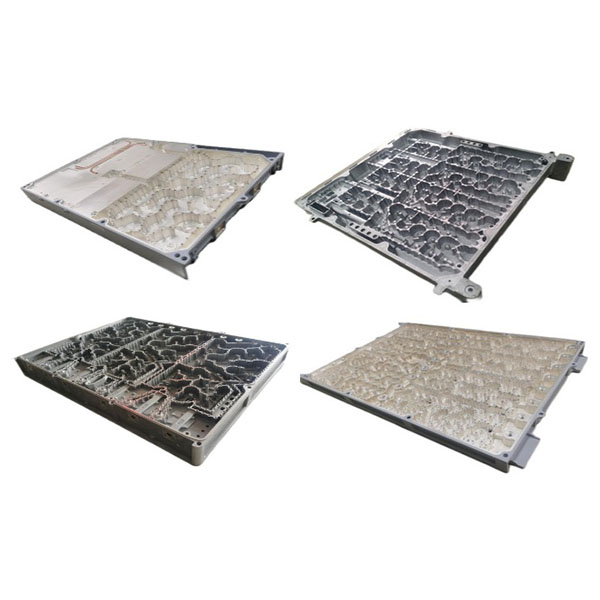

مسبوكات مرشحات الاتصالات لاستخدامها في نماذج أولية للترددات اللاسلكية

تعتبر مصبوبات مرشحات الاتصالات مناسبة لتطوير النماذج الأولية والإنتاج بكميات صغيرة والتسليم المتكامل بالاقتران مع المعالجة الآلية اللاحقة.

الميزات الرئيسية:

1. التحكم الدقيق في التجويف: قادر على تشكيل أشكال التجويف المطلوبة للمرشحات والهياكل المحورية والمرنانات بدقة، مما يضمن أداءً كهربائيًا متسقًا.
2. توصيل حراري ممتاز وتبديد للحرارة: يمكن أن يؤدي اختيار المواد وتصميم سماكة الجدران إلى تحسين نقل الحرارة ودعم استقرار درجة الحرارة في التطبيقات عالية الطاقة.
3. واجهات تجميع ميكانيكية مستقرة: توفير وتصنيع ثقوب تحديد المواقع والثقوب الملولبة وما إلى ذلك لتسهيل التجميع اللاحق ووصلات الحماية.
4. سهولة المعالجة السطحية والتشغيل الآلي: يمكن توفير أسطح مصبوبة لتناسب الطلاء أو الطلاء أو التشغيل الآلي حسب الحاجة، مما يقلل من المعالجة النهائية.
5. قابلة للتخصيص: دعم التخصيص بناءً على رسومات العملاء أو النماذج ثلاثية الأبعاد، بما في ذلك توفير صناديق القلب وآليات سحب القلب وتصميمات تقوية الأضلاع المحلية.

المواد والعمليات:

نحن ندعم مجموعة متنوعة من المواد المعدنية، بما في ذلك سبائك الألومنيوم وسبائك النحاس والحديد الزهر والفولاذ المقاوم للصدأ، ونختار المادة المناسبة وفقًا للأداء الكهرومغناطيسي ومتطلبات التوصيل الحراري والقوة الميكانيكية. نستخدم عمليات صب الرمل الناضجة أو الصب الدقيق أو الصب بالضغط المنخفض، جنبًا إلى جنب مع المعالجة الحرارية اللازمة وعمليات تخفيف الضغط لضمان استقرار أبعاد الصب وخصائص المواد.

الدقة وجودة السطح:

1. يمكن التحكم في التفاوتات الأبعاد وفقًا لمتطلبات الرسم؛ ويمكن تحقيق دقة أعلى في التجاويف الحرجة والأسطح المتلاصقة.
2. يمكن تحسين خشونة السطح وشكله من خلال اختيار رمل الصب ومعالجة القالب وعمليات التصنيع اللاحقة لتلبية متطلبات الطلاء والاتصال الكهربائي.

التخصيص والتصميم من أجل قابلية تصنيع مصبوبات مرشحات الاتصالات:

يمكننا التعاون مع العملاء خلال مرحلة التصميم لتحسين هياكل تجويف المرشح ومنافذ الإدخال/الإخراج وقنوات التبريد وتصميمات الأضلاع لتحقيق التوازن بين الأداء الكهرومغناطيسي وقابلية التصنيع والفعالية من حيث التكلفة. بالنسبة للمنتجات التي تتطلب تجميعًا أو ضبطًا متكررًا، نوفر هياكل تسهل التموضع القابل للتكرار.

مراقبة الجودة والفحص:

فحص المنتج الأول، والتحقق من صحة الصب التجريبي، وقياس الأبعاد، والفحص البصري، والتحليل المعدني أو الكيميائي اللازم. يتم إجراء عمليات فحص محددة على الواجهات الميكانيكية والكهرومغناطيسية الحرجة لضمان تلبية الأجزاء المسلّمة لمتطلبات التصميم.

سيناريوهات التطبيق النموذجية:

تُستخدم مصبوبات مرشحات الاتصالات على نطاق واسع في محطات الاتصالات الأساسية والرادار ومعدات الاتصالات عبر الأقمار الصناعية ووحدات الواجهة الأمامية للترددات اللاسلكية وغيرها من مبيتات المعدات الإلكترونية والمكونات الهيكلية التي تتطلب تجاويف دقيقة ودرجة جيدة من الحماية الكهرومغناطيسية.
