تصنيع الأنابيب الخزفية باستخدام آلات CNC لاستخدامات السوائل الدقيقة

بفضل الآلات المتخصصة والأدوات الماسية والعمليات المتطورة، نحقق تشكيلًا دقيقًا واستقرارًا في الأبعاد يتناسب مع الصلابة العالية وهشاشة المواد الخزفية، مما يجعلها مناسبة لتطبيقات الأنابيب والمكونات في المعالجة الكيميائية والأدوية والبترول وأشباه الموصلات والأجهزة الطبية وقياس السوائل وظروف الخدمة عالية الحرارة/عالية التآكل.

المعدات والأدوات:

1. الآلات والصلابة: مجهزة بمخارط CNC عالية الصلابة، ومراكز تصنيع CNC ثلاثية المحاور/خماسية المحاور، ومطاحن ثقوب داخلية، وآلات شحذ، ومطاحن أسطوانية خارجية دقيقة، ومعدات تصنيع دقيقة متخصصة لتلبية متطلبات دقة تحديد المواقع والتكرار للأعمدة الطويلة وقطع العمل الرقيقة والرفيعة.
2. الأدوات والمواد الاستهلاكية: باستخدام أدوات خراطة التجويف الداخلي الماسية، وطواحين نهاية ماسية، وعجلات طحن ماسية، وأدوات مطلية فائقة الصلابة، ومواد استهلاكية متخصصة للطحن الدقيق، نقوم بتحسين هندسة الأدوات ومعلمات القطع/الطحن للسيراميك لتقليل مخاطر التكسير والتشقق.
3. المعدات المساعدة: أعمدة دوران عالية الدقة، وأنظمة تبريد وترشيح جسيمات عالية الضغط، وأجهزة التحكم في درجة حرارة التثبيت، وأنظمة منع الاهتزاز لضمان استقرار المعالجة وسلامة السطح.

طرق المعالجة الرئيسية للمعالجة CNC للأنابيب الخزفية:

1. تدوير التجويف الداخلي والحفر الدقيق: يستخدم لتحقيق تحديد الموضع وتشكيل التجويف الداخلي القريب من الشبكة بعد التخشين، مما يضمن المحاذاة بين محور التجويف ومرجع الوجه النهائي.
2. الطحن والشحذ بالماس: استخدام عمليات الطحن والشحذ بالماس لتحقيق تفاوتات شعاعية صارمة وخشونة سطح منخفضة، مناسبة بشكل خاص للأسطح المتلاصقة المانعة للتسرب أو المنزلقة.
3. التصنيع بمساعدة الاهتزاز فوق الصوتي (USM) والطحن فائق الدقة: يقلل من قوى القطع على السيراميك الهش، ويمنع انتشار الشقوق، ويحسن سلامة الحواف للأجزاء الرقيقة والرفيعة.
4. EDM والتشغيل الميكانيكي الدقيق: يستخدم للتشكيل المحلي وتقليم الأوجه النهائية المعقدة أو الفتحات أو الثقوب الدقيقة أو الميزات التي يصعب الوصول إليها.
5. التلميع والتلميع الكيميائي الميكانيكي (CMP): ينتج تشطيبات عالية الجودة على الأسطح الطرفية المانعة للتسرب أو الأسطح المتلاصقة لتقليل الاحتكاك وتحسين أداء الإغلاق.

التبريد وإزالة البرادة والتثبيت:

1. استراتيجيات التبريد: استخدم التبريد المتحكم فيه ومواد التشحيم المفلترة، جنبًا إلى جنب مع التثبيتات التي يتم التحكم في درجة حرارتها أو دوران التبريد، لتقليل ارتفاع درجة الحرارة المحلية والضغط الحراري، مما يمنع الانحراف في الأبعاد وتشكيل الشقوق.
2. إزالة البرادة والتنظيف: تحسين مسارات الأدوات ومسارات إزالة البرادة، جنبًا إلى جنب مع التنظيف بالموجات فوق الصوتية/الضغط العالي، والنفخ بالهواء، وعمليات إزالة البرادة بالشفط لمنع انغراس الجزيئات في الثقوب أو الأوجه الطرفية التي قد تؤثر على الأداء.
3. حلول التثبيت: مغازل مخصصة، وتركيبات دعم متحدة المركز، وتصميمات دعم متعددة النقاط، باستخدام تحديد المواقع المرن أو الدعامات المرنة لتقليل إجهاد التثبيت وضمان عدم تشوه الأجزاء ذات الجدران الرقيقة.

المواد القابلة للتشغيل الآلي والتطبيقات النموذجية:

1. المواد النموذجية: الألومينا (Al2O3) ونتريد السيليكون (Si3N4) وكربيد السيليكون (SiC) ونتريد الألومنيوم (AlN) والمواد المركبة الخزفية الوظيفية.

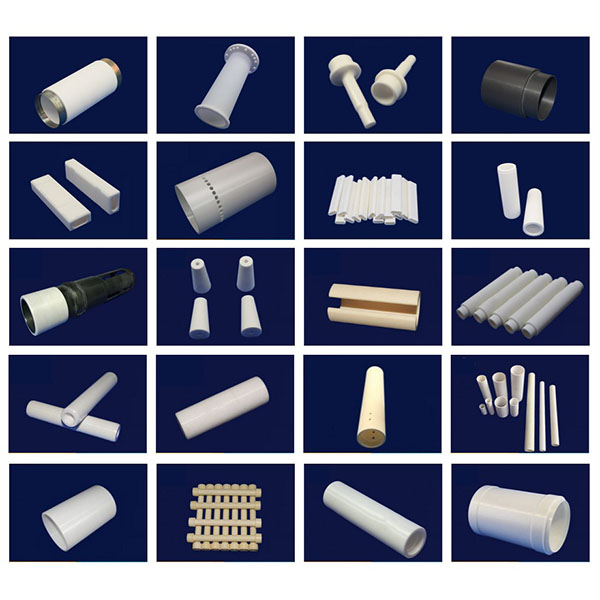

2. التطبيقات النموذجية: بطانات الأنابيب المقاومة للتآكل والتلف، وأنابيب حماية المستشعرات، وأنابيب قياس السوائل، والفوهات ومكونات مسار التدفق، وبطانات معدات أشباه الموصلات والمواد الكيميائية، والأنابيب الخزفية عالية الدقة للأجهزة الطبية والتحليلية.

توصيات التصميم واعتبارات التصنيع:

1. سمك الجدار ونسبة الطول إلى القطر: تجنب الجدران الرقيقة للغاية أو نسب الطول إلى القطر المرتفعة للغاية؛ عند الضرورة، احتفظ بدعامات التصنيع أو قم بتعزيز الأضلاع في مرحلة التصميم لتحسين قابلية التصنيع والموثوقية أثناء الخدمة.
2. الزوايا الدائرية والشطب: قم بتوفير زوايا دائرية/شطب مناسبة عند المنافذ والفتحات والمفاصل لتقليل تركيزات الضغط وتسهيل التصنيع والتجميع.
3. السماح والتركيب: حدد بوضوح السماح بالتشغيل الآلي وتفاوتات التركيب؛ يجب الاحتفاظ بمخزون قابل للإزالة لإنهاء الأسطح الحرجة للختم أو الانزلاق.
4. التجزئة والتجميع: بالنسبة للأنابيب الخزفية الطويلة جدًا أو ذات القطر الكبير، ضع في اعتبارك المعالجة المقطعية والتجميع الدقيق لتقليل مخاطر الكسر وتسهيل النقل.
