تصنيع قضبان السيراميك لأجزاء الأجهزة باستخدام آلات CNC

بفضل الآلات المتخصصة والأدوات الماسية وتدفقات العمليات الناضجة، يمكننا تلبية المتطلبات الصارمة للتركيز والتدوير وتفاوتات القطر وتشطيب السطح للقضبان الخزفية في مجالات مثل الإلكترونيات وأشباه الموصلات والأدوات الدقيقة والأجهزة الطبية والفضاء والصناعات عالية الحرارة.

المعدات والأدوات:

1. الآلات: مجهزة بمخارط CNC عالية الصلابة، ومطاحن أسطوانية خارجية، ومطاحن غير مركزية، ومعدات طحن/صقل دقيقة لمعالجة قضبان السيراميك بأقطار وأطوال مختلفة.
2. الأدوات والمواد الاستهلاكية: باستخدام أدوات الخراطة الماسية وعجلات الطحن الماسية وقطع التآكل المخصصة، يتم تحسين هندسة الأدوات ومعلمات الطحن لتناسب الصلابة العالية للسيراميك لتقليل مخاطر التكسر والتشقق.
3. المعدات المساعدة: تضمن المغازل عالية الدقة وأنظمة التوازن الديناميكي وتصميمات منع الاهتزاز استقرار عملية التصنيع.

طرق المعالجة الرئيسية للمعالجة باستخدام الحاسب الآلي للقضبان الخزفية:

1. الخراطة الدقيقة والطحن الأسطواني الخارجي: تُستخدم للتصنيع الأولي والتحكم في الحجم القريب، جنبًا إلى جنب مع التثبيت الصلب لتحقيق التموضع المحوري وتصنيع الوجه النهائي.
2. الطحن غير المركزي والطحن المركزي: مناسب لتصنيع القطر الخارجي عالي الكفاءة والتحكم في اتساق الأبعاد، خاصةً للمعالجة الدفعية للقضبان الصغيرة القطر/الطويلة.
3. التصنيع بمساعدة الاهتزاز فوق الصوتي (USM) والطحن بالماس: يقلل من قوى القطع، ويحد من انتشار الشقوق، ويحسن سلامة السطح.
4. التلميع الدقيق والتشطيب فائق الدقة: تُستخدم عمليات التلميع الميكانيكي أو التلميع الميكانيكي الكيميائي (CMP) لتحقيق أسطح ذات درجة عالية من النعومة أو خشونة منخفضة للغاية.
5. تصنيع المسام الدقيقة والتجويف الداخلي: يتم تحقيق ثقوب داخلية عالية الدقة من خلال الحفر الدقيق أو التوسيع/الطحن أو عمليات خاصة موجهة بالطلاء.

التبريد وإزالة البرادة والتثبيت لتصنيع قضبان السيراميك باستخدام الحاسب الآلي:

1. استراتيجيات التبريد: استخدم وسائل تبريد وتزييت محكومة (بما في ذلك تركيبات سوائل التبريد اللازمة) لتقليل تراكم الحرارة المحلي ومنع الشقوق الناتجة عن الإجهاد الحراري.
2. إزالة البرادة والتنظيف: تحسين مسارات الأدوات ومسارات إزالة البرادة، جنبًا إلى جنب مع عمليات تنظيف فعالة لمنع تراكم الجزيئات الكاشطة وتلوث السطح.
3. حلول التثبيت: تثبيتات صلبة أو مرنة مخصصة، ودعامات متحدة المركز، ودعامات طرفية لضمان التماثل وتقليل تشوه القضبان.

المواد القابلة للتشغيل الآلي والتطبيقات النموذجية:

1. المواد النموذجية: الألومينا الكثيفة (Al2O3) ونتريد السيليكون (Si3N4) وكربيد السيليكون (SiC) ونتريد الألومنيوم (AlN) وغيرها من السيراميك الكثيف والمركبات السيراميكية.

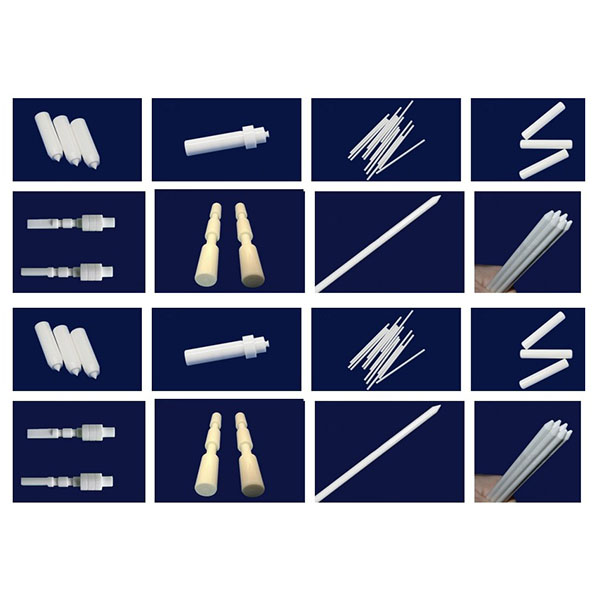

2. التطبيقات النموذجية: أعمدة الدقة، قضبان العزل، دعامات المستشعرات، أغلفة المزدوجات الحرارية، المسامير المقاومة للتآكل، قلب الصمامات، الدعامات الميكانيكية لأشباه الموصلات، ومكونات الأجهزة الطبية.

توصيات التصميم واعتبارات التصنيع:

1. التحكم في نسبة الطول إلى القطر: القضبان الطويلة النحيلة عرضة للانحراف والاهتزاز؛ يوصى بالنظر في نطاقات القطر المناسبة أو المعالجة المقسمة في مرحلة التصميم لتحسين العائد.
2. إرشادات الدعم والتثبيت: بالنسبة لتصنيع القضبان الطويلة، استخدم دعامات وسيطة أو دعامات مركزية لتجنب الانحراف وأخطاء الشكل الناتجة عن التثبيت من طرف واحد.
3. الزوايا الدائرية ومعالجة الأطراف: قم بتطبيق شطب أو زوايا دائرية مناسبة على مناطق التلامس الطرفية وحواف الثقوب لتقليل تركيز الضغط وتسهيل التجميع والطلاء.

مراقبة الجودة والفحص:

1. معدات الفحص: مجهزة بآلات قياس الإحداثيات (CMM) وأجهزة اختبار الاستدارة وأجهزة اختبار خشونة السطح والمجاهر، وعند الضرورة، معدات الاختبار غير المدمرة لفحص الأبعاد والشكل والسطح.
2. التتبع والتوثيق: توفير تقارير فحص المادة الأولى (FAI) وشهادات المواد وسجلات الدُفعات لدعم التكامل مع أنظمة إدارة الجودة لدى العملاء.
