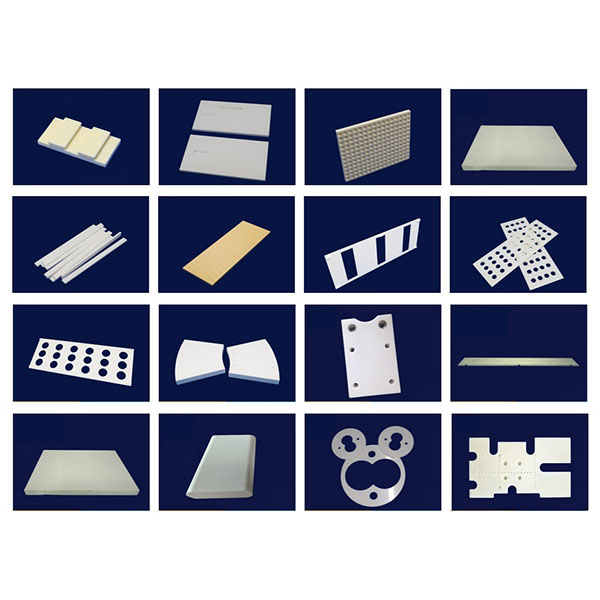

تصنيع الألواح الخزفية باستخدام آلات CNC للأجزاء الدقيقة

من خلال الآلات المتخصصة والأدوات الماسية وتدفقات العمليات الصارمة، يمكننا تلبية المتطلبات الصارمة لدقة الأبعاد وجودة السطح للألواح الخزفية في مجالات الإلكترونيات وأشباه الموصلات والآلات الصناعية والركائز البصرية وإدارة الحرارة العالية.

التصنيع باستخدام الحاسب الآلي للألواح الخزفية والمعدات والأدوات:

1. 1. الآلات والصلابة: تُستخدم آلات الطحن/الطحن CNC عالية الصلابة والمغازل الدقيقة لضمان قمع الاهتزاز والاستقرار الهندسي أثناء المعالجة.
2. 2. الأدوات والمواد الاستهلاكية: يتم استخدام أدوات الماس وعجلات الطحن الماسية والتركيبات المخصصة لتلائم الصلابة العالية للمواد الخزفية، مما يحسن كفاءة إزالة المواد مع تقليل التقطيع والتشقق.

التصنيع باستخدام الحاسب الآلي للألواح الخزفية، طرق التصنيع الرئيسية:

1. 1. الطحن الدقيق وطحن السطح: يستخدم لتحقيق استواء الألواح واتساق السماكة.
2. 2. المعالجة بمساعدة الاهتزاز فوق الصوتي (USM) والطحن الماسي: تحسين كفاءة القطع وتقليل خطر تشكل الشقوق.
3. 3. القطع بالأسلاك الكهربائية والتصنيع الدقيق: تشكيل عالي الدقة للفتحات المعقدة أو الثقوب المارة أو هياكل تحديد المواقع.
4. 4. التلميع والتلميع الكيميائي الميكانيكي (CMP): يستخدم لتحقيق أسطح ذات درجة عالية من النعومة أو خشونة منخفضة للغاية لتلبية متطلبات التطبيقات البصرية أو أشباه الموصلات.

التبريد وإزالة الرقائق والتثبيت:

1. 1. استراتيجيات التبريد: استخدام وسائل تبريد وتزييت محكومة لتقليل تراكم الحرارة، ومنع التشققات الحرارية والضغط الحراري.
2. 2. تصميم إخلاء الرقائق: أنظمة إخلاء رقائق مخصصة ومسارات أدوات محسنة لتجنب انغراس الجسيمات وتلف السطح.
3. 3. حلول التثبيت: تثبيتات صلبة مخصصة ودعامات مرنة لتقليل التشوه وضمان دقة تحديد الموضع القابلة للتكرار.

المواد القابلة للتشغيل الآلي وسيناريوهات التطبيق:

1. 1. المواد النموذجية: الألومينا الكثيفة (Al2O3) ونتريد السيليكون (Si3N4) وكربيد السيليكون (SiC) ونتريد الألومنيوم (AlN) وغيرها من السيراميك الكثيف والمركبات السيراميكية.
2. 2. التطبيقات النموذجية: ركائز ودعامات أشباه الموصلات، ركائز بصرية وأجهزة استشعار، ألواح إدارة حرارية عالية الحرارة، بطانات مقاومة للتآكل، تجميعات ميكانيكية دقيقة، ومكونات هيكلية عازلة للكهرباء.

توصيات التصميم واعتبارات التصنيع:

1. 1. سماكة اللوحة والدعم: تجنب تصميمات اللوحات الرقيقة للغاية أو وفر الدعم الكافي أثناء التصنيع لتقليل مخاطر التشوه والكسر.
2. 2. الحواف والشطب: قم بتطبيق حواف مناسبة على الثقوب والفتحات لتقليل تركيز الضغط وتحسين إنتاجية التصنيع.
3. 3. تقسيم الأجزاء وتجميعها: بالنسبة للهياكل الداخلية شديدة العمق/الرقة أو المعقدة، يوصى بالتصنيع في أجزاء متعددة والتجميع بعد ذلك لتحسين العائد وتقليل التكلفة.
