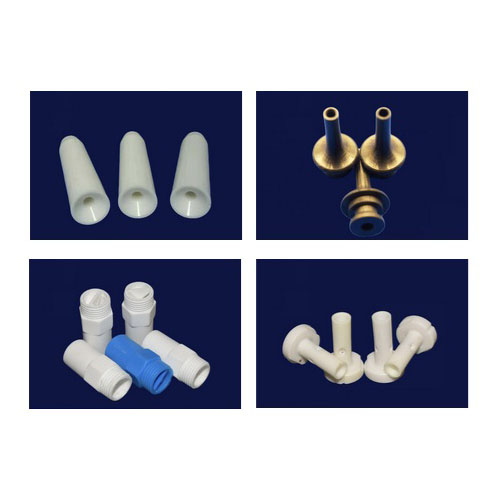

تصنيع فوهات سيراميك باستخدام آلات CNC لضمان دقة الرش

لمعالجة الصلابة العالية وهشاشة المواد الخزفية، نحقق معالجة موثوقة للثقوب الطويلة النحيلة، ومصفوفات الثقوب الدقيقة، والثقوب المستدقة، وهندسة الفوهات المعقدة من خلال تحسين مسارات العملية، واستخدام التجهيزات المخصصة، واستخدام أدوات القطع الماسية.

المعدات والأدوات:

1. الآلات والصلابة: مجهزة بمخارط CNC عالية الصلابة، ومراكز تصنيع CNC خماسية المحاور ومتعددة المحاور، وآلات تصنيع ثقوب داخلية مخصصة، ومطاحن دقيقة، ومغازل فائقة الدقة لضمان الاستقرار المحوري ودقة تحديد المواقع القابلة للتكرار عند تصنيع ثقوب طولية ذات قطر صغير ونسبة طول إلى قطر عالية وثقوب دقيقة.
2. الأدوات والمواد الاستهلاكية: باستخدام أدوات خراطة دقيقة مطلية بالماس، وطواحين نهائية ماسية، ورؤوس طحن ماسية للثقوب الداخلية، وعجلات طحن ماسية، بالإضافة إلى مواد كاشطة فائقة الدقة ومواد استهلاكية للتلميع؛ نقوم بتحسين هندسة الأدوات ومعلمات القطع/الطحن لمختلف المواد الخزفية لتقليل مخاطر التكسر والتشقق.
3. الأنظمة المساعدة: أعمدة دوران عالية الدقة، وأنظمة قمع الاهتزاز، وتركيبات يتم التحكم في درجة حرارتها، ووحدات تبريد عالية الضغط وترشيح الجسيمات، وأنظمة قياس عبر الإنترنت وأنظمة تحميل/تفريغ آلية لتحسين الإنتاجية والاتساق.

طرق المعالجة الرئيسية للمعالجة باستخدام الحاسب الآلي للفوهات الخزفية:

1. الحفر والتثقيب الدقيق: يستخدم لتشكيل الثقوب الأولية والأقطار القريبة من الصافي، وإنشاء مرجعيات محورية، والتحكم في المحورية.
2. طحن وتلميع التجويف الداخلي: من خلال عمليات الطحن بالماس، والتلميع، والطحن فائق الدقة، يتم تحقيق تفاوتات قطرية صارمة وخشونة سطح داخلي منخفضة، مما يحسن توحيد تدفق السوائل وأداء الرش.
3. التصنيع الدقيق بمساعدة الليزر والموجات فوق الصوتية: يمكن استخدام المعالجة بالليزر أو المساعدة بالاهتزاز فوق الصوتي لتحسين توزيع قوة القطع، وتقليل انتشار الشقوق، وتصنيع الميزات الدقيقة التي يصعب الوصول إليها.
4. القطع باستخدام EDM والتشكيل الدقيق: للتشكيل المحلي والقطع للهندسات الداخلية المعقدة، والفتحات الدقيقة، وميزات تحديد المواقع.
5. التلميع والتلميع الكيميائي الميكانيكي (CMP): تطبيق تشطيبات عالية الجودة على فتحات الفوهات والتجاويف الداخلية لتقليل الاحتكاك ومنع انحشار الجسيمات وتحسين استقرار الرش.

التبريد وإزالة الرقائق والتثبيت:

1. استراتيجيات التبريد: استخدام التبريد المتحكم فيه ومواد التشحيم عالية الترشيح، جنبًا إلى جنب مع التجهيزات التي يتم التحكم في درجة حرارتها أو أنظمة تدوير سائل التبريد لتجنب التشوه الحراري والانحراف في الأبعاد.
2. إزالة البُرادة والتنظيف: تحسين مسارات الأدوات وقنوات إزالة البُرادة، واستخدام التنظيف بالموجات فوق الصوتية والضغط العالي، وإزالة البُرادة بالاهتزاز فوق الصوتي، وعمليات التنظيف بالشفط لمنع انغراس الجسيمات في الثقوب الداخلية التي قد تؤثر على اتساق الرش.
3. حلول التثبيت: مغازل داخلية مخصصة، وتركيبات تحديد مركزة، ودعامات متعددة النقاط، وتصميمات تثبيت مرنة لضمان الاستقرار ومنع تشوه الثقوب الطويلة النحيلة والهياكل ذات الجدران الرقيقة أثناء المعالجة.

المواد القابلة للتشغيل الآلي والتطبيقات النموذجية للتشغيل الآلي باستخدام الحاسب الآلي للفوهات الخزفية:

1. المواد القابلة للتشغيل الآلي: الألومينا (Al2O3)، نيتريد السيليكون (Si3N4)، كربيد السيليكون (SiC)، الزركونيا (ZrO2)، السيراميك المطلي والسيراميك المركب الوظيفي.
2. التطبيقات النموذجية: فوهات الرش والتذرية الدقيقة، فوهات أنظمة الوقود والحقن، المغازل ورؤوس الفوهات، مكونات الطباعة بالحبر النفاث، فوهات التبريد والتشحيم، فوهات معدات الرش الكيميائي، ومجموعات الفوهات المتخصصة للبيئات عالية الحرارة والتآكل.

دقة المعالجة وجودة السطح:

1. التفاوتات الأبعاد: باستخدام التخشين والتشطيب التدريجي مع القياس عبر الإنترنت، يمكن التحكم في تفاوتات الثقوب على مستوى الميكرون (حسب المادة وحجم الثقب)؛ ويمكن التحكم بدقة في التفاوتات المحورية والموضعية حسب الحاجة.
2. خشونة التجويف الداخلي: من خلال مزيج من الطحن والشحذ والتصقل الكيميائي الميكانيكي (CMP)، يمكن أن تحقق الأسطح الداخلية قيم Ra منخفضة لتقليل التصاق الجسيمات وتحسين السلوك الديناميكي للسوائل.
3. التحكم في العيوب: تحسين معلمات القطع، وإجراء تخفيف الضغط على مراحل، وتطبيق الاختبارات المجهريّة أو غير المدمرة اللازمة (مثل التصوير المقطعي المحوسب) لتقليل الشقوق والتشققات والشوائب الداخلية.
