تصنيع بطانات الأسطوانات الخزفية باستخدام آلات CNC للحصول على دقة عالية

بفضل الآلات المتخصصة والأدوات الماسية والعمليات المتطورة، نحقق تشكيلًا دقيقًا للفتحات الداخلية، ومعاملات احتكاك منخفضة، ومقاومة طويلة الأمد للتآكل والتلف، مصممة خصيصًا لتناسب الصلابة العالية وهشاشة المواد الخزفية، مما يجعلها مناسبة للمحركات والمضخات والضواغط ومختلف ظروف الخدمة التي تتسم بدرجات حرارة عالية أو تآكل شديد أو سوائل تآكلية.

المعدات والأدوات:

1. الآلات والصلابة: مجهزة بآلات طحن CNC ثلاثية المحاور وخماسية المحاور عالية الصلابة، ومخارط CNC، ومطاحن أسطوانية خارجية دقيقة، ومطاحن ثقوب داخلية، وآلات شحذ، ومعدات تصنيع دقيقة متخصصة لتلبية متطلبات الدقة العالية لتحديد موضع الثقب والتركيز والسطحية الأسطوانية.
2. الأدوات والمواد الاستهلاكية: باستخدام أدوات خراطة التجويف الداخلي الماسية، والمطاحن الطرفية الماسية، وعجلات الطحن الماسية، والأدوات المطلية فائقة الصلابة، والمواد الاستهلاكية للطحن الدقيق، نقوم بتحسين هندسة الأدوات ومعلمات القطع/الطحن للسيراميك لتقليل مخاطر التكسر والتشقق والتلف الحراري.
3. المعدات المساعدة: أعمدة دوران عالية الدقة، وأنظمة تبريد وترشيح جسيمات عالية الضغط، وأجهزة منع الاهتزاز، وتركيبات تثبيت مخصصة (مغازل، وأكمام، وأجهزة تحديد المواقع المرنة) لضمان استقرار المعالجة وسلامة السطح.

طرق المعالجة الرئيسية للمعالجة باستخدام الحاسب الآلي لبطانات الأسطوانات الخزفية:

1. الخراطة/الطحن الدقيق والتثقيب الداخلي: يستخدم للتخشين والتشطيب شبه النهائي لثقوب البطانات لضمان بيانات الأجزاء والموضع المتحد المركز.
2. طحن التجويف الداخلي وصقله: استخدام الطحن الماسي والصقل الدقيق لتحقيق التفاوتات الشعاعية المستهدفة وخشونة سطح منخفضة.
3. التصنيع بمساعدة الاهتزاز فوق الصوتي (USM) والتلميع الماسي: يقلل من قوى القطع ويمنع انتشار الشقوق، وهو مناسب للبطانات ذات الجدران الرقيقة أو الهشة للغاية.
4. EDM والتشغيل الميكانيكي الدقيق: يستخدم للتشكيل المحلي وتقليم مواقع التثبيت المعقدة أو الميزات الصعبة في التشغيل.
5. التلميع والتلميع الكيميائي الميكانيكي (CMP): يستخدم لتحقيق أسطح تلامس ختمية ذات درجة عالية من النعومة أو خشونة منخفضة للغاية، وتناسب انزلاقي، مما يقلل الاحتكاك ويطيل العمر التشغيلي.

التبريد وإزالة البرادة والتثبيت:

1. استراتيجيات التبريد: استخدم التبريد المتحكم فيه وزيوت التشحيم المفلترة لتجنب ارتفاع درجة الحرارة المحلية الذي يمكن أن يسبب إجهادًا حراريًا وانحرافًا في الأبعاد؛ عند الضرورة، استخدم التبريد الدائري والتركيبات التي يمكن التحكم في درجة حرارتها.
2. إزالة البرادة والتنظيف: تحسين مسارات الأدوات وقنوات إزالة البرادة، جنبًا إلى جنب مع التنظيف بالموجات فوق الصوتية والضغط العالي، والنفخ بالهواء، وإزالة البرادة بالشفط لمنع انغراس الجزيئات في أسطح الثقوب والتأثير على الختم والتآكل.
3. حلول التثبيت: مغازل مخصصة، وتركيبات تحديد المواقع المتحدة المركز، ودعامات مرنة، وهياكل دعم متعددة النقاط لضمان الاستقرار ومنع تشوه الأجزاء ذات الجدران الرقيقة أثناء المعالجة.

المواد القابلة للتشغيل الآلي والتطبيقات النموذجية للتشغيل الآلي باستخدام الحاسب الآلي لبطانات الأسطوانات الخزفية:

1. المواد النموذجية: الألومينا الكثيفة (Al2O3) ونتريد السيليكون (Si3N4) وكربيد السيليكون (SiC) ونتريد الألومنيوم (AlN) والمواد المركبة الخزفية الوظيفية.

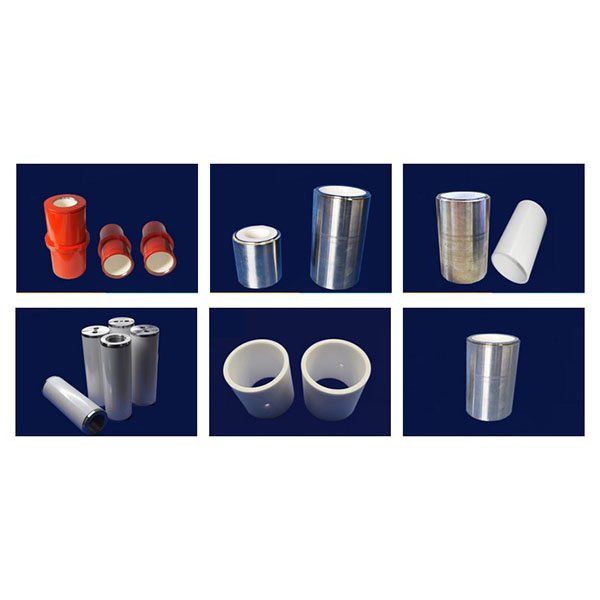

2. التطبيقات النموذجية: بطانات المحامل المنزلقة، والأكمام المقاومة للتآكل والتآكل، وبطانات الأسطوانات لمعدات القياس والضغط، ومكونات الإغلاق عالية التآكل لمعدات معالجة أشباه الموصلات أو المواد الكيميائية.
