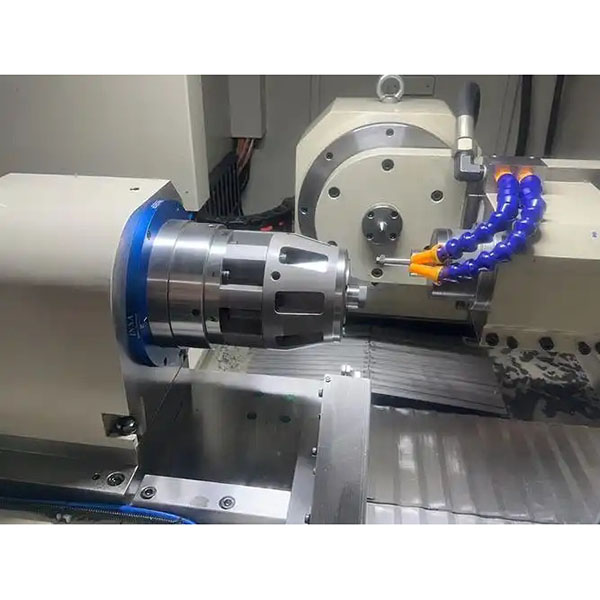

طحن CNC لتحقيق تفاوتات دقيقة وتشطيب ناعم

يمكن أن يشمل الطحن باستخدام الحاسب الآلي أنواعًا متعددة، بما في ذلك الطحن الأسطواني الخارجي، والطحن الداخلي، والطحن غير المركزي، والطحن السطحي، والطحن الجانبي/الشكلي، وطحن الأدوات. وهو مناسب للتصنيع عالي الدقة للمواد الصعبة مثل المعادن والسيراميك والسبائك الصلبة.

المزايا الأساسية للطحن باستخدام الحاسب الآلي:

1. دقة عالية في الأبعاد والهندسة: ثبات روتيني عند ±0.005–±0.01 مم أو أفضل. التحكم في الاستدارة والأسطوانية والتسطيح والعمودي أكثر موثوقية.
2. خشونة سطح منخفضة: تصل خشونة السطح Ra عادةً إلى 0.2-0.8 ميكرومتر (حسب المادة والعجلة)، مما يلبي متطلبات المحامل والأختام والتركيبات المنزلقة.
3. الاستقرار والاتساق: تضمن برامج CNC والسرعة الثابتة/سرعة السطح الثابتة وتعويض العجلة اتساق الدُفعات وتقليل تقلبات العملية.
4. مناسب للمواد الصعبة التصنيع: يعالج بشكل موثوق الفولاذ المقوى والسبائك الصلبة والسيراميك وسبائك التيتانيوم والسبائك القائمة على النيكل والمواد الأخرى عالية الصلابة أو الهشة.
5. اقتصادية وموثوقة: تحسن معدل النجاح في مرحلة التشطيب النهائية، مما يقلل من تكاليف التصحيح وإعادة العمل اللاحقة.

المواد وأنواع قطع العمل القابلة للتطبيق على طحن CNC:

1. المواد: الفولاذ المقسى/المصلد، الفولاذ المقاوم للصدأ، سبائك الألومنيوم (يلزم مطابقة العجلة)، سبائك النحاس، سبائك التيتانيوم، سبائك النيكل، السبائك الصلبة (الكربيدات)، السيراميك، السيراميك الزجاجي، إلخ.
2. قطع العمل: الأعمدة، الأكمام، العناصر المنزلقة، محيط القوالب، أدوات القطع والمقاييس، قلب الصمامات ومقاعدها، أعمدة المضخات والدوارات، منزلقات التوجيه الخطي، الأجزاء المسطحة الدقيقة، إلخ.

أنواع عجلات الطحن:

1. أكسيد الألومنيوم (A/WA): الأجزاء الفولاذية العامة والمواد متوسطة الصلابة.
2. كربيد السيليكون (GC): مناسب للحديد الزهر والمعادن غير الحديدية والمواد الهشة.
3. الماس (D): مناسب للسبائك الصلبة (كربيد الأسمنت) والسيراميك والسيراميك الزجاجي.
4. نتريد البورون المكعب (CBN): مناسب للفولاذ المقوى والمواد الحديدية عالية الصلابة؛ كفاءة عالية وتآكل منخفض.

المعدات والتكوين:

1. المعدات: ماكينات طحن خارجية/داخلية CNC، ماكينات طحن بدون مركز CNC، ماكينات طحن سطحية CNC، ماكينات طحن ملفوفة CNC، ماكينات طحن أدوات CNC. يفضل استخدام عمود دوران عالي الصلابة، ومسارات توجيه دقيقة، ونظام تبريد مستقر.
2. أنواع الروابط: زجاجية (سيراميك)، راتنجية، معدنية، مطلية بالكهرباء، إلخ. يتم اختيارها وفقًا لمتطلبات المواد والدقة.
3. حجم حبيبات العجلة وصلابتها: حبيبات دقيقة وصلابة معتدلة للطحن النهائي؛ حبيبات خشنة وصلابة أعلى للطحن الخشن. يجب تحقيق التوازن بين الشحذ الذاتي والحفاظ على الشكل.
4. التثبيت والدعم: أظرف ثلاثية/رباعية الفكوك، مراكز وثقوب مركزية، دعامات غير مركزية وعجلات تنظيم. بالنسبة للأجزاء ذات الجدران الرقيقة، استخدم تجهيزات خاصة وتثبيت منخفض الضغط.

إعدادات معلمات العملية:

1. سرعة سطح العجلة (الطرفية): يتم ضبطها وفقًا لمواد العجلة ومواد قطعة العمل، وعادةً ما تكون 20-45 م/ث؛ يمكن أن تكون CBN/الماس أعلى (اتبع مواصفات سلامة المعدات والعجلات).
2. التغذية وعمق القطع: أعماق صغيرة وتغذية ثابتة للتحكم في الحرارة والتشوه. يستخدم الطحن النهائي قطعًا دقيقة وإخراج الشرر.
3. التبريد والتشحيم: تبريد كافٍ وموجه لتقليل التشوه الحراري وخطر الاحتراق. تضمن دقة الترشيح نظافة سائل التبريد.

مرجع تدفق العملية:

1. المعالجة المسبقة: مراجعة الرسومات والتفاوتات المسموح بها؛ التأكد من حالة المعالجة الحرارية للمادة؛ اختيار نوع العجلة والحبيبات والربط؛ ضبط مستوى سائل التبريد والترشيح.
2. التثبيت والمحاذاة: ضمان المحاذاة المحورية واتساق المرجع؛ بالنسبة لأجزاء العمود، ضمان دقة الفتحة المركزية والدعم الصلب.
3. الطحن الخشن والنهائي: إزالة السماح في الطحن الخشن، ثم الطحن النهائي حسب الحجم؛ بالنسبة للأسطح الحرجة، استخدام قياس إيقاف الشرارة والتعويض المبرمج.
4. التشذيب والتعويض: استخدام أدوات تشذيب ماسية أو تشذيب أثناء العملية للحفاظ على شكل العجلة وحدة حوافها؛ برمجة التعويض الأبعاد والتعويض عن الانحراف الحراري.
5. الفحص وإزالة الأزيز: إجراء فحوصات الأبعاد والهندسة أثناء العملية/خارج الخط؛ إجراء إزالة الأزيز والتنظيف البسيط عند الضرورة.

مراقبة الجودة والفحص:

1. الأبعاد والهندسة: استخدم الميكرومتر ومقاييس التجويف ومقاييس الهواء ومقاييس السدادة/الحلقة وأجهزة اختبار الاستدارة و CMM لفحص الحجم والاستدارة والتسطيح والتوازي المحوري وما إلى ذلك.
2. جودة السطح: استخدام جهاز اختبار الخشونة لـ Ra/Rz؛ الفحص المجهري بحثًا عن حروق وشقوق وخدوش.
3. الاستقرار: إنشاء إحصائيات SPC، وإجراءات الفحص الأولي/أثناء العملية/النهائي؛ تسجيل عمر العجلة ودورات التجهيز، ومراقبة الانحراف الحراري واتجاهات الأبعاد.
4. التتبع: توفير تقارير الفحص وسجلات دفعات المواد والمعالجة الحرارية وسجلات معلمات العملية.

سيناريوهات التطبيق الشائعة للطحن باستخدام CNC:

1. المحامل ومكونات الختم: مسارات السباق، الحلقات، أسطح الختم الملائمة.
2. الهيدروليكية والهوائية: قلب الصمامات، مقاعد الصمامات، الأجزاء المنزلقة حيث الدقة في الاستدارة والخشونة أمر بالغ الأهمية.
3. الأدوات والمقاييس: الأسطح المريحة، طحن الأشكال، وتحديد حجم المقاييس.
4. القوالب والملامح الدقيقة: التجاويف، واللباب، وأعمدة التوجيه والبطانات، والإدخالات، والأسطح المسطحة الدقيقة.
5. الفضاء والطب: الأسطح المتلاصقة الحرجة والميزات الدقيقة في المواد عالية القوة والصلابة.
6. الإلكترونيات وأشباه الموصلات: الأسطح المسطحة الدقيقة، وقضبان التوجيه، وأسطح التلامس للمبددات الحرارية.

مقارنة بين الطحن باستخدام الحاسب الآلي والتدوير والطحن وأنواع الطحن المختلفة:

1. الخراطة والتفريز: كفاءة عالية وتشكيل مرن، ولكن الدقة النهائية وجودة السطح عادة ما تكون أقل من الطحن الدقيق؛ غالبًا ما يتم دمجها مع الطحن.
2. الطحن الخارجي/الداخلي: يستخدم للتحجيم عالي الدقة والتحكم الهندسي في الأسطح الدوارة والثقوب.
3. الطحن غير المركزي: حل عالي الكفاءة وذو اتساق عالٍ لمعالجة أجزاء المحور بالدفعات.
4. الطحن السطحي: يضمن التسطيح وخشونة السطح؛ مناسب للأسطح المرجعية.
5. طحن الملامح والأدوات: يحقق منحنيات/ملامح معقدة وهندسة أدوات دقيقة مع تشكيل وإعادة شحذ عالي الدقة.
