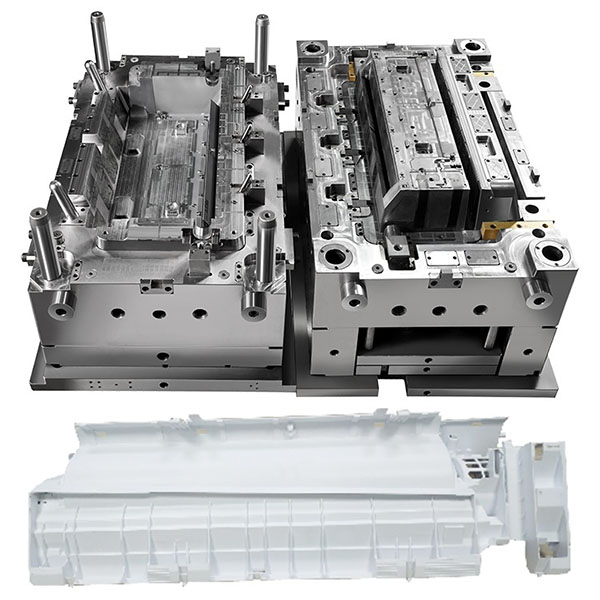

قالب حقن الإطار الأوسط لمكيف الهواء تصميم متين

تركز قوالب الحقن ذات الإطار المتوسط لمكيفات الهواء على دقة الأبعاد وملاءمة التجميع والصلابة الهيكلية وجودة السطح، وتستوعب مختلف متطلبات البلاستيك الهندسي وملمس السطح، وتستخدم على نطاق واسع في إنتاج وحدات ومكونات مكيفات الهواء السكنية والتجارية.

التطبيقات النموذجية:

1. الإطارات الوسطى وإطارات الدعم والفواصل الوسيطة للوحدات الداخلية أو الخارجية.
2. قواعد التثبيت وهياكل تحديد المواقع للوحات الدوائر الكهربائية ومجموعات التحكم.
3. هياكل تحديد المواقع والتوجيه للمراوح ومجاري الهواء والمرشحات ومكونات المخرجات.
4. الأجزاء الوظيفية المدمجة التي تدمج المفاصل ومواضع المسامير ومواقع الإدخال لتقليل التجميع الثانوي.

اعتبارات هيكل القالب وتصميمه:

1. تكوين وتصميم التجويف: اختر تصميمات ذات تجويف واحد أو متعددة التجويفات بناءً على حجم الجزء وحجم الإنتاج المستهدف؛ بالنسبة للأجزاء المتماثلة يمينًا ويسارًا أو الأجزاء متعددة الإصدارات، ضع في اعتبارك القوالب المتطابقة أو النوى القابلة للتبديل.
2. نظام البوابات: أعط الأولوية لاختيار القنوات الساخنة أو القنوات الباردة وفقًا لمتطلبات المواد والمظهر؛ استخدم البوابات الصغيرة أو بوابات الصمامات في المناطق ذات الجدران الرقيقة أو المناطق الحساسة من حيث المظهر لتقليل علامات البوابات.
3. دوائر التبريد والتحكم في درجة الحرارة: يمكن لدوائر التبريد المكافئة وتصميمات التسخين/التحكم في درجة الحرارة الموضعية أن تقلل بشكل كبير من الالتواء والانحراف في الأبعاد وتقصر وقت الدورة.
4. تصنيع التجويف والمرجع: يتطلب تصنيعًا دقيقًا وتحديدًا مستقرًا لمواقع أسطح التجميع والفتحات؛ قم بتطبيق طلاء الكروم الصلب أو التشطيب المرآتي عند الضرورة لتحسين مقاومة التآكل وجودة السطح.
5. آليات الإخراج والآليات الجانبية: صمم آليات سحب جانبية أو منزلقات أو آليات إخراج مركبة للمشابك أو النتوءات الداخلية أو مواقع ما بعد الإدخال لحماية الأضلاع الرقيقة والميزات الصغيرة من التلف أو التشوه.
6. التحكم في الإجهاد وتوازن التدفق: تقليل تركيزات الإجهاد الناتجة عن التدفق والانكماش غير المتساوي من خلال التخطيط المناسب للأضلاع، وانتقالات سماكة الجدران، والشطب، وترتيبات مواقع القطع.

المواد الشائعة وتوصيات اختيار المواد:

1. البلاستيك الهندسي الشائع: ABS، PC، ABS، PC، PPE، PA (مع تعزيز الألياف الزجاجية)، و TPE (للاتصالات أو الأختام المرنة).
2. المتطلبات الوظيفية: بالنسبة للأجزاء القريبة من المكونات الكهربائية أو التي تتطلب مقاومة للهب، أعط الأولوية للمواد التي تلبي معايير UL94 أو تصنيفات مقاومة اللهب ذات الصلة؛ بالنسبة للتعرض طويل الأمد أو البيئات ذات درجات الحرارة العالية، ضع في اعتبارك التركيبات المقاومة للحرارة والمضادة للاصفرار.
3. اعتبارات اختيار المواد: القوة الميكانيكية، ومقاومة التعب، واستقرار الأبعاد، ومقاومة الحرارة والعوامل الجوية، وقابلية تشكيل السطح، والتكلفة.

عملية القولبة بالحقن وتدفق الإنتاج:

1. القولبة التجريبية والتحقق من المعلمات: يجب أن تتحقق القولبة التجريبية الأولية من أنماط التعبئة وملامح ضغط التثبيت وفعالية التبريد وسلوك الالتواء؛ قم بتحسين التصميم باستخدام تحليل تدفق القالب (Moldflow) عند الضرورة.
2. قفل العملية: تأكد من سرعة الحقن ووقت/ضغط الضغط ودرجة حرارة القالب ووقت التبريد، وقم بإنشاء مواصفات العملية (SOP) ومخططات التحكم.
3. الإنتاج الضخم والتحكم عبر الإنترنت: استخدام SPC وفحص المظهر عبر الإنترنت وأخذ عينات من الأبعاد الرئيسية لضمان الاستقرار، ووضع إجراءات إنذار وإيقاف الخط في حالة حدوث أي شذوذ.
4. المعالجة اللاحقة والتحضير للتجميع: قم بإزالة الحواف الخشنة، وتجميع المكونات، وإدخال المسامير أو التثبيت الحراري، وإكمال فحوصات الأداء والتوافق قبل التجميع.
